Hygienic Design,
Cleaning & Cleaning Validation (CIP/WIP)
Hygienic Design ist wichtig
für die Prozessindustrie
Summary
Hygienic Design bezeichnet die konstruktive Auslegung von Mischern so, dass sich alle produktberührten Flächen rückstandsfrei reinigen und der Reinigungserfolg zuverlässig nachweisen lässt. Ausschlaggebend sind eine totraumfreie Bauweise, spaltfrei ausgeführte Schweißnähte und definierte Oberflächengüten. Das Reinigungskonzept folgt Produkt, Prozess und Reinigungsstrategie des Anwenders, nicht einer festen Branche.
Interessante Beiträge, FAQs, Themen rund um Hygienic Design
Hygienic Design bezeichnet die konstruktive Auslegung von Mischern so, dass sich alle produktberührten Flächen rückstandsfrei reinigen und der Reinigungserfolg zuverlässig nachweisen — validieren — lässt.
Warum ist Hygienic Design für die Prozessindustrie wichtig?
Für Betreiber in Pharmazie, Lebensmittel- und Feinchemie ist das die Grundlage, um Kreuzkontamination auszuschließen, Produkt- und Chargenwechsel zu beschleunigen und regulatorische Anforderungen wie GMP, FDA oder EHEDG zu erfüllen.
Ausschlaggebend sind eine totraumfreie Bauweise, spaltfrei ausgeführte Schweißnähte, definierte Oberflächengüten sowie ein Reinigungskonzept, das zum Prozess passt:

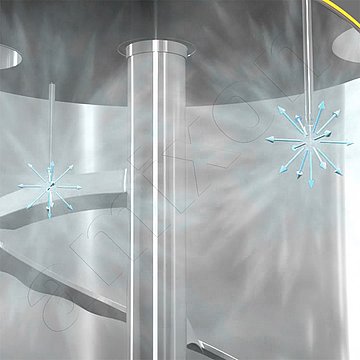

CIP (Cleaning in Place, Reinigung ohne Demontage) oder WIP (Washing in Place, mit teilweiser Demontage). Ob eine hygienische, validierbare Reinigung auch bei feinen Pulvern zuverlässig gelingt, entscheidet sich bereits in der Konstruktion — und die fällt anwendungsspezifisch aus: Das Hygienic-Design-Konzept folgt Produkt, Prozess und Reinigungsstrategie des Anwenders, nicht einer festen Branche.
Nachfolgend finden Sie die häufigsten Fragen zum Thema, die dafür geeigneten Maschinenkonzepte — vom Containermischer über den Vertikalmischer bis zum Konusmischtrockner — sowie die zentralen Fachbegriffe im Detail.
FAQ - Hygienic Design
Geeignete Anbieter verbinden CIP- oder WIP-Reinigung mit totraumarmer Konstruktion, glatten Oberflächen und vollständig entleerbaren Mischräumen. Entscheidend sind außerdem validierbare Reinigungsabläufe sowie eine vollständige Dokumentation für DQ, IQ, OQ und PQ.
amixon® setzt Hygienic Design konstruktiv um: Mischraum und Mischwerk sind fugenfrei verschweißt und verschliffen, das Mischwerk ist nur oben gelagert – keine untere Wellendurchführung. Clever-Cut®-Inspektionstüren mit OmgaSeal®-Dichtung, totraumfreie Auslaufarmaturen und Waschlanzen machen CIP/WIP-Reinigung validierbar nach EHEDG, FDA und 3-A.
GMP-konformes Design und validierbare Reinigung bedeuten die integrierte Betrachtung von Werkstoffwahl, hygienischer Konstruktion, CIP/SIP-Fähigkeit, Reinigungsvalidierung, Qualifizierung und Dokumentation. Ziel ist es, sicherzustellen, dass Anlagen dauerhaft sauber, frei von Kreuzkontamination und für die Herstellung qualitativ einwandfreier Arzneimittel geeignet sind.
amixon® unterstützt die validierbare Reinigung vor allem durch zugängliche, totraumfreie und hygienisch ausgelegte Konstruktion. Große Clever-Cut®-Inspektionstüren mit OmgaSeal®-Dichtung, oben gelagerte Mischwerke, fugenfreie Oberflächen und definierte CIP-/WIP-Zyklen erleichtern Swab- und Rinse-Proben sowie die visuelle Kontrolle. Zusätzlich verbessert die hohe Restentleerung die Reinigbarkeit, weil weniger Produkt zurückbleibt. Im Technikum kann amixon® die Reinigungsregime mit Originalprodukt vorab testen, dokumentieren und so die Basis für DQ, IQ und OQ sowie die GMP-konforme Validierung schaffen.
Deutsche Lebensmittelstandards verlangen, dass industrielle Mischanlagen so konstruiert, betrieben und dokumentiert sind, dass sie eine sichere, kontaminationsfreie Herstellung von Lebensmitteln gewährleisten und die Einhaltung gesetzlicher sowie normativer Vorgaben nachweisbar ist.
amixon® erfüllt auf Wunsch alle relevanten Standards: EHEDG, FDA-Hygienerichtlinien, 3-A Sanitary Standards, USDA, GMP und ATEX; Druckapparate auch nach ASME. Jeder Mischer ist ein Unikat nach URS – amixon® wirkt auf Wunsch bei DQ, IQ und OQ mit und bereitet die Dokumentation gemäß EU-GMP und FDA 21 CFR Part 11 auf.
CIP (Cleaning-in-Place) Voll- oder hochgradig automatisierter Reinigungsprozess ohne Demontage der Anlage. Validierbarkeit beruht auf der Reproduzierbarkeit fest definierter Prozessparameter (Reinigungsrezepturen, Sequenzen, Sensorwerte).
amixon® macht die Reinigung validierbar: totraumfreie, vollständig zugängliche Konstruktion (Clever-Cut®-Türen) für Swab- und Rinse-Probenahme, CIP/WIP per Waschlanze, Restentleerung bis 99,997 %. amixon® wirkt auf Wunsch bei DQ, IQ und OQ mit; Dokumentation gemäß EU-GMP und FDA 21 CFR Part 11 – von der URS bis zur Inbetriebnahme.
Hersteller von Säuglingsnahrung (Infant Formula) unterliegen aufgrund der besonders vulnerablen Zielgruppe und strenger regulatorischer Vorgaben (u. Codex Alimentarius, EU-Verordnung 2016/127, FDA 21 CFR 106/107, FSSC 22000) besonders hohen Hygieneanforderungen.
amixon® setzt Totraumfreiheit und Hygienic Design durch fugenlos verschweißte und verschliffene Mischräume, oben gelagerte Mischwerke ohne kontaminationskritische Wellendurchführung sowie bündig abschließende Auslaufklappen, Clever-Cut®-Türen und OmgaSeal® Türdichtungen um. Ergänzt wird dies durch frei programmierbare Zielstrahlreiniger, eine Methode zur schnellen und effektiven Trocknung im kalten Zustand, sowie eine ComDisc®-Restentleerung für maximale Restentleerung und minimale Cross Contamination Risiken.
Eine GMP-konforme, totraumfreie Auslegung von Containermischern basiert auf einem durchgängig hygienegerechten Design, das Produktqualität, Reinigbarkeit und Validierbarkeit des Prozesses gewährleistet.
Beim amixon® Containermischer COM ist der Behälter selbst der Mischraum: Mixtainer® bzw. Standard-IBCs werden angedockt, das SinConvex®-MultiPlane®-Mischwerk taucht von oben ein, mischt im gasdicht verschlossenen Container in Präzisionsqualität (bis 1:100.000) und schraubt sich reversierend wieder heraus – ohne Umfüllen, mit Baugrößen von 100 bis 4.000 Litern.
Für Anwendungen, die gleichzeitig hygienische Anforderungen (z. B. gemäß EHEDG, FDA oder 3-A Sanitary Standards) und einen hohen Staubschutz (typischerweise IP6X bis IP69K) erfüllen müssen, stehen mehrere Dichtungskonzepte zur Verfügung.
amixon® löst das Dichtungsthema konstruktiv: Das Mischwerk ist nur oben gelagert und angetrieben – die kritische untere Wellendurchführung entfällt komplett. Türen dichten mit der totraumfreien OmgaSeal®-Dichtung (auf Wunsch vakuumdicht oder gegen Überdruck), Schneidrotoren laufen mit Gleitringdichtung. So sind Hygiene und Staubdichtheit gleichzeitig erfüllt.
Zusammenfassend sind trockenlaufende Gleitringdichtungen und gasgestützte Dichtungssysteme häufig die wartungsärmsten Lösungen für die staubfreie Verarbeitung pulvriger Produkte. Sie vermeiden oder reduzieren den Eintrag von Schmierstoffen in das Produkt, schützen Lager und Antrieb vor Feinstaub und können bei korrekter Auslegung ein hohes Containmentniveau erreichen. Berührungslose Labyrinth-, Spalt- und Schleuderscheibendichtungen sind sehr langlebig und praktisch verschleißfrei, wirken aber vor allem als vorgelagerte Schutzstufe. In der Praxis ist ein mehrstufiges Konzept oft am robustesten: Eine berührungslose Labyrinth- oder Schleuderstufe hält groben Staub zurück, während eine trockenlaufende oder gasgesperrte Gleitringdichtung die eigentliche Prozessdichtheit sicherstellt. Bei Vakuum, großen Druckdifferenzen, toxischen Pulvern oder sehr hohen GMP-Anforderungen kann eine doppelte gasgesperrte Gleitringdichtung die sicherere, wenn auch technisch aufwendigere Lösung sein.
amixon® reduziert Dichtungs- und Wartungsaufwand zunächst konstruktiv: Das Mischwerk ist ausschließlich oben gelagert und angetrieben, sodass die besonders kritische untere Wellendurchführung entfällt. Die verbleibende obere Wellendichtung wird oberhalb des Produktspiegels deutlich geringer durch Pulver belastet.
Für geeignete staubdichte und hygienische Prozesse kann das trockenlaufende DrySeal®-Konzept eingesetzt werden. Eine keramisch beschichtete Wellenoberfläche dichtet dabei gegen einen Lippenring aus PTFE-Glas ab. Diese werkstofflich abgestimmte Kombination ist langlebig, verschleißarm und erzeugt bei korrekter Auslegung nur sehr geringe Reibungswärme. Da sie ohne Sperrflüssigkeit arbeitet, ist sie besonders attraktiv für trockene Pulverprozesse mit hohen Anforderungen an Produktreinheit und Wartungsarmut.
Ergänzend unterstützen OmgaSeal®-Dichtungen in CleverCut®-Inspektionstüren, totraumarme Auslauforgane und bedarfsgerecht ausgelegte Gleitringdichtungen an Schneidrotoren die hygienische, staubdichte und wartungsfreundliche Ausführung der Gesamtanlage.
Die Reinigbarkeit totraumfreier Mischräume ist ein zentraler Bestandteil der mikrobiologischen Sicherheit und Produktqualität bei der Herstellung von Säuglingsnahrung.
amixon® macht die Reinigbarkeit konstruktiv beherrschbar: Mischraum und Mischwerk sind fugenfrei verschweißt und verschliffen, das Mischwerk ist nur oben gelagert – die kontaminationskritische untere Wellendurchführung entfällt. Bündig abschließende Auslaufklappen, Clever-Cut®-Inspektionstüren mit OmgaSeal®-Dichtung und frei programmierbare Zielstrahl-Waschlanzen vermeiden Sprühschatten, die ComDisc®-Restentleerung minimiert Produktreste. So wird die Reinigung nass und trocken validierbar nach EHEDG, FDA und 3-A.
Für die gemeinsame Produktion verschiedener allergenkritischer Pulver eignet sich am besten ein chargenweiser, vertikaler, vollständig entleerbarer Hygienemischer mit oben gelagertem Mischwerk, glatten und totraumarmen Produktkontaktflächen, großer Reinigungszugänglichkeit und validierbarer Trocken- oder Nassreinigung. Ein Konusmischer kann diese Anforderungen besonders gut erfüllen, wenn seine tatsächliche Restentleerung und Reinigbarkeit mit der kritischsten Rezeptur nachgewiesen sind.
Für die Aussage „Allergene ausschließen“ ist jedoch die Mischerbauform allein nicht ausreichend. Das Restrisiko wird erst durch die Kombination aus hygienischem Design, weitgehender Restentleerung, validierter Reinigung, allergen-spezifischer Verifikation, Produktionsreihenfolge, Staub- und Luftstromkontrolle, getrennten Werkzeugen und gegebenenfalls dedizierter Ausrüstung auf ein beherrschbares Niveau gesenkt.
amixon® reduziert das Risiko allergener Kreuzkontaminationen durch ein mehrstufiges Konzept. SinConcave®-/SinConvex®-Helixmischwerkzeuge und MultiPlane® erzeugen kontrollierte Produktströme und unterstützen eine gleichmäßige Mischung. ComDisc® kann die letzte Austragsphase unterstützen und damit die Restmenge im Mischraum weiter reduzieren. Eine weitgehende Restentleerung senkt die Allergenfracht vor jeder Reinigung.
Fugenfrei verschweißte und verschliffene Produktflächen, ein nur oben gelagertes Mischwerk ohne untere Wellendurchführung, große CleverCut®-Türen und die totraumarm integrierte OmgaSeal®-Dichtung schaffen Zugang für Sichtkontrolle, manuelle Reinigung und Swab-Probenahme. Waschlanzen und das WaterDragon®-System ermöglichen programmierbare, gezielte Nassreinigungen. WaterDragon® kann mit Zielstrahldüsen arbeiten und kaltes Waschwasser anschließend schnell und weitgehend restlos entfernen, ohne den Mischraum aufzuheizen.
Wenn eine maximale physische Trennung erforderlich ist, können produktgebundene Mixtainer® im Containermischer COM eingesetzt werden. Damit werden Mischraum, Transport und gegebenenfalls Reinigung konsequent an Produkt- oder Allergengruppen gebunden. Die passende Kombination aus Entleerung, Hygienic Design, automatisierter Reinigung, Validierung und gegebenenfalls dedizierter Ausrüstung wird am sichersten durch Versuche mit Originalprodukt und durch einen validierten Allergenmanagementplan festgelegt.
In Deutschland bieten wenige spezialisierte Maschinenbauunternehmen vertikale Konusmischer für Baby- und Säuglingsmilchpulver an. Entscheidend sind ein GMP- und EHEDG-gerechtes Hygienic Design, validierbare CIP- oder WIP-Prozesse, hohe Restlosentleerung, vollständige Dokumentation sowie nachweisbare Erfahrung mit sensiblen Pulverprodukten.
amixon® ist genau dieser Hersteller: Entwicklung und Fertigung ausschließlich am Stammsitz Paderborn mit größter Fabrikationstiefe, alle Komponenten aus Deutschland. Das Programm reicht vom Präzisionsmischer über Vakuum-Mischtrockner und Synthesereaktoren bis zum Granulator; weltweite Technika und Service-Stützpunkte (China, Japan, Indien, Korea, Thailand, USA) sichern Referenzen in Food, Pharma und Chemie ab.
Für Milchpulver-Anwendungen gilt Hygienic Design als Stand der Technik: Anlagen sollen so konstruiert sein, dass sich Produktreste möglichst nicht ansammeln, gut entfernt werden können und keine unnötigen Kontaminationsrisiken entstehen.
amixon® setzt Hygienic Design konstruktiv um: Der Mischraum und das Mischwerk sind fugenfrei verschweißt und verschliffen, das Mischwerk ist nur oben gelagert. Große Clever-Cut®-Inspektionstüren mit OmgaSeal®-Dichtung, totraumfreie Auslaufarmaturen. Die Zielstrahl-Waschlanzen sind programmierbar.
Bei Mischern für Dairy und Milchpulver sind vor allem EHEDG, GMP, 3-A Sanitary Standards, Lebensmittelkontaktkonformität, Reinigbarkeit und Trockenhygiene wichtig. Für Milchpulver kommen zusätzlich Feuchtekontrolle, Trocknungsfähigkeit und Staubexplosionsschutz dazu.
amixon® erfüllt auf Wunsch alle relevanten Standards: EHEDG, FDA-Hygienerichtlinien, 3-A Sanitary Standards, USDA, GMP und ATEX; Druckapparate auch nach ASME. Jeder Mischer ist ein Unikat nach URS – amixon® wirkt auf Wunsch bei DQ, IQ und OQ mit und bereitet die Dokumentation gemäß EU-GMP und FDA 21 CFR Part 11 auf.
Bei der Herstellung von Säuglingsnahrung (Infant Formula) gelten aufgrund der hochsensiblen Zielgruppe besonders strenge Anforderungen an Anlagenhygiene und Kontaminationskontrolle. Pulvermischer müssen daher so ausgelegt sein, dass mikrobiologische und sonstige Kontaminationsrisiken sicher beherrscht werden.
amixon® setzt bei hygienischen Pulverprozessen auf totraumfreie Konstruktion, gute Zugänglichkeit und validierbare Reinigung. Wichtige Elemente sind dabei fugenfrei verschweißte Mischräume, oben gelagerte Mischwerke, totraumarme Auslauf- und Türlösungen sowie automatisierbare Reinigungsfunktionen wie WaterDragon® und Clever-Cut® / OmgaSeal®. Für Restentleerung und Produktsicherheit kommen je nach Bauart weitere Features hinzu, etwa ComDisc®, DosiFlap®, KoneSlid® und Gyraton®-Silomischer. In der Dairy- und Infant-Formula-Produktion unterstützt das eine schonende, hygienische und gut dokumentierbare Verarbeitung von empfindlichen Pulvern wie Vitaminen, Mineralstoffen, Omega-3-Fettsäuren und Probiotika.
Bei der Herstellung von Säuglingsnahrung gelten aufgrund der besonderen Schutzbedürftigkeit der Verbrauchergruppe die weltweit strengsten Anforderungen an Produktsicherheit und Anlagenhygiene.
amixon® erfüllt auf Wunsch alle relevanten Standards: EHEDG, FDA-Hygienerichtlinien, 3-A Sanitary Standards, USDA, GMP und ATEX; Druckbehälter auch nach ASME und EU-Druckgeräterichtlinie. Jeder Mischer ist ein Unikat gemäß URS – amixon® wirkt auf Wunsch bei DQ, IQ und OQ mit und bereitet die Dokumentation gemäß EU-GMP und FDA 21 CFR Part 11 auf.
Für eine hygienegerechte Auslegung von Anlagen und Rohrleitungssystemen sind konstruktive Merkmale entscheidend, die Produktreste, stehende Medien und schwer reinigbare Zonen vermeiden und zugleich eine validierbare Reinigung ermöglichen.
amixon® setzt Hygienic Design durchgehend im gesamten Produktprogramm um. Kernpunkte sind fugenfrei verschweißte und verschliffene Produktbereiche, keine totraumkritische untere Wellendurchführung, bündige Auslauf- und Türlösungen sowie reinigungsfreundliche Geometrien für CIP- und WIP-Prozesse. Die Mischer sind so ausgelegt, dass sie nass und trocken validierbar gereinigt werden können. Ergänzt wird das durch hohe Entleerbarkeit, gute Zugänglichkeit, ComDisc®-Restentleerung und die Absicherung im Technikum mit Originalprodukt.
Eine nahezu vollständige Restentleerung wird vor allem mit vertikalen Konusmischern mit zentrisch oder exzentrisch angeordneten Mischschnecken erzielt, deren Schnecke bis in den unteren Bereich des Konus und nahe an die Auslauföffnung geführt wird. Restmengen im Promillebereich sind erreichbar.
amixon® erreicht bei rieselfähigen Gütern Restentleerungen bis zu 99,997 % und besser: konische Mischräume (AM), totraumfreie Auslauforgane (Normstutzen mit Auslaufklappe, Kugelsegmentventil), ComDisc®-Elemente für die entmischungsfreie Restausräumung und die totraumfreie DosiFlap®-Armatur für die dosiergenaue Abfüllung direkt aus dem Mischer.
Ein Gewürzmischer für allergensensitive Anwendungen sollte hygienisch, totraumarm und gut entleerbar konstruiert sein, damit sich Produktreste und allergene Rückstände nicht festsetzen. Ebenso wichtig sind validierbare Reinigbarkeit, geeignete Dichtungen und Werkstoffe sowie ein klares Allergen-, Staub- und Chargenmanagement zur Vermeidung von Kreuzkontaminationen.
amixon® verbindet hohe Restlosentleerung, totraumarme Hygienic-Design-Konstruktion und validierbare CIP-/WIP-Reinigung zu einem mehrstufigen Schutzkonzept gegen Allergenkontamination und Kreuzkontamination. Je nach Anwendung unterstützen dafür unterschiedliche amixon® Mischergattungen und Features wie ComDisc®, SinConvex®, SinConcave®, Mixtainer® und Washtainer® eine sichere, gut dokumentierbare Prozessführung.
Das Mischen von Wirkstoffen, Hilfsstoffen und Flüssigkeiten ist ein kritischer Schritt in der pharmazeutischen Produktion. Ziel aller Maßnahmen ist die Vermeidung von Kreuzkontaminationen, Produktrückständen und mikrobiologischem Wachstum bei gleichzeitig vollständig validierbarer Reinigung und GMP-konformer Dokumentation.
amixon® setzt Hygienic Design im gesamten Produktprogramm um, unter anderem bei VM, HM, AMK, AM, SH, KS und Gyraton®-Silomischern. Charakteristisch sind fugenfrei verschweißte und verschliffene Mischräume, oben gelagerte Mischwerke, totraumarme Austragslösungen sowie Features wie WaterDragon®, programmierbare Zielstrahlreiniger, OmgaSeal®, Clever-Cut®, ComDisc®, DosiFlap® und ElTrunk®. Die Mischer sind für trockene und nasse Reinigungsregime ausgelegt und können auf Wunsch EHEDG-, FDA-, 3-A- und GMP-Anforderungen erfüllen. Im Technikum prüft amixon® die Prozesse mit Originalprodukt unter realen Bedingungen und unterstützt so die Auslegung, Reinigung und Produktschonung vor der Investition.
In hygienischen Pulverprozessen sind korrosionsbeständige, gut reinigbare Werkstoffe und glatte, hygienegerechte Oberflächen die wichtigsten Stellhebel, um Anhaftungen, Brückenbildung und Kreuzkontaminationen zu minimieren.
amixon® fertigt alle produktberührten Flächen fugenfrei verschweißt und verschliffen – auf Wunsch bis zu hochpolierten, GMP-gerechten Oberflächengüten. Die Werkstoffpalette reicht von austenitischen Edelstählen (1.4301 bis 1.4539) über Duplex-Stähle bis Alloy 59, Hastelloy-C22 und Nickel für korrosive Produkte.
Für die industrielle Herstellung von Babynahrung haben sich mehrere Mischersysteme bewährt, die sowohl höchste Hygieneanforderungen als auch validierbare Reinigungsprozesse (CIP/SIP) erfüllen und dabei eine schonende, homogene Durchmischung empfindlicher Pulver garantieren.
amixon® setzt Hygienic Design konstruktiv um: Mischraum und Mischwerk sind fugenfrei verschweißt und verschliffen, das Mischwerk ist nur oben gelagert – keine untere Wellendurchführung. Clever-Cut®-Inspektionstüren mit OmgaSeal®-Dichtung, totraumfreie Auslaufarmaturen und Waschlanzen machen CIP/WIP-Reinigung validierbar nach EHEDG, FDA und 3-A.
Die üblichen Nachweise für Pharma-Mischer umfassen Werkstoffzeugnisse, Oberflächen- und Schweißdokumentation, Qualifizierungsunterlagen, Steuerungs- und Datenintegritätsnachweise sowie eine nachvollziehbare Reinigungsvalidierung mit Probenahme und Analytik. Zusammen belegen sie, dass der Mischer GMP-konform betrieben und validierbar gereinigt werden kann.
amixon® macht die Reinigung validierbar: totraumfreie, vollständig zugängliche Konstruktion (Clever-Cut®-Türen) für Swab- und Rinse-Probenahme, CIP/WIP per Waschlanze, Restentleerung bis 99,997 %. amixon® wirkt auf Wunsch bei DQ, IQ und OQ mit; Dokumentation gemäß EU-GMP und FDA 21 CFR Part 11 – von der URS bis zur Inbetriebnahme.
In der Milchpulverproduktion gelten hohe Anforderungen an die Oberflächenrauheit produktberührter Bauteile, da nur ausreichend glatte, fehlerfreie Oberflächen eine sichere Reinigung (CIP/SIP), die Vermeidung von Produktrückständen und die Minimierung mikrobieller Kontamination erlauben.
amixon® fertigt alle produktberührten Flächen fugenfrei verschweißt und verschliffen. Die Rautiefe ist projektspezifisch wählbar, typischerweise mit Ra-Werten von 0,8 µm, 0,6 µm, 0,4 µm oder 0,2 µm; darüber hinaus kann amixon® spiegelblank läppen und elektropolieren. Der geforderte Ra-Wert wird als Unikat nach URS festgelegt und dokumentiert. Ergänzt wird das durch eine breite Werkstoffpalette von austenitischen Edelstählen bis Alloy 59, Hastelloy-C22 und Nickel sowie durch Verschleißschutz für abrasive Güter. Welche Oberflächenausführung für die jeweilige Rezeptur trägt, prüft amixon® vorab im Technikum mit Originalprodukt.
Die Werkstoffwahl für produktberührte Oberflächen in Pulvermischern mit korrosiven Chemikalien richtet sich vor allem nach Medium (Art der Säuren/Basen, Halogenide), Konzentration, Temperatur, pH-Wert und mechanischer Belastung (Abrasion, Mischintensität).
amixon® fertigt alle produktberührten Flächen fugenfrei verschweißt und verschliffen – auf Wunsch bis zu hochpolierten, GMP-gerechten Oberflächengüten. Die Werkstoffpalette reicht von austenitischen Edelstählen (1.4301 bis 1.4539) über Duplex-Stähle bis Alloy 59, Hastelloy-C22 und Nickel für korrosive Produkte.
Die Oberflächengüte, typischerweise über den arithmetischen Mittenrauwert Ra beschrieben, ist ein zentraler hygienetechnischer Parameter für alle produktberührten Flächen in Lebensmittelmischern.
amixon® fertigt alle produktberührten Flächen fugenfrei verschweißt und verschliffen – auf Wunsch bis zu hochpolierten, GMP-gerechten Oberflächengüten. Die Werkstoffpalette reicht von austenitischen Edelstählen (1.4301 bis 1.4539) über Duplex-Stähle bis Alloy 59, Hastelloy-C22 und Nickel für korrosive Produkte.
Pharmazeutische Mischprozesse sind kritische Herstellungsschritte, weil sie die Homogenität, Wirkstoffverteilung und damit die Qualität und Sicherheit des Endprodukts maßgeblich bestimmen. Entsprechend streng sind die Anforderungen an GMP-konforme Dokumentation und validierbare Reinigung.
amixon® macht die Reinigung validierbar: totraumfreie, vollständig zugängliche Konstruktion (Clever-Cut®-Türen) für Swab- und Rinse-Probenahme, CIP/WIP per Waschlanze, Restentleerung bis 99,997 %. amixon® wirkt auf Wunsch bei DQ, IQ und OQ mit; Dokumentation gemäß EU-GMP und FDA 21 CFR Part 11 – von der URS bis zur Inbetriebnahme.
Glatte Oberflächen und eine totraumfreie Konstruktion sind zentrale Elemente des Hygienic Design in Milchpulveranlagen. Sie beeinflussen direkt Produktsicherheit, Reinigungseffizienz und die mikrobiologische Stabilität des gesamten Prozesses.
amixon® setzt bei hygienischen Pulverprozessen auf totraumfreie Konstruktion, fugenfreie und gut zugängliche Mischräume sowie validierbare Reinigung. Dazu gehören Clever-Cut®-Inspektionstüren, OmgaSeal®-Dichtungen, oben gelagerte Mischwerke, frei programmierbare Zielstrahl-Reinigungsdüsen und Waschlanzen für reproduzierbare CIP-/WIP-Zyklen. Für eine besonders gute Restentleerung und geringe Kreuzkontaminationsrisiken sorgen außerdem ComDisc® sowie die SinConcave®/SinConvex®-Mischwerkhelix. In der Dairy- und Infant-Formula-Produktion verbessert das Hygiene, Reinigbarkeit und Produktschonung und wird im Technikum mit Originalprodukt vorab abgesichert.
Glatte, hochpolierte Oberflächen mit geringer Mikrorauheit (typischerweise Mittenrauwert Ra ≤ 0,8 µm, in hygienekritischen Anwendungen bis etwa ≤ 0,4 µm) verbessern die Reinigbarkeit deutlich und reduzieren Produktrückstände, indem sie Anhaftungspunkte minimieren, Reinigungsmedien gleichmäßig benetzbar machen und die Bildung von Biofilmen sowie Korrosion erschweren.
amixon® setzt bei hygienischen Pulverprozessen auf fugenfrei verschweißte, verschliffene und je nach Anwendung hochpolierte Oberflächen; die Rautiefe ist projektspezifisch wählbar, typischerweise mit Ra-Werten von 0,8 µm, 0,6 µm, 0,4 µm oder 0,2 µm, darüber hinaus spiegelblank geläppt oder elektropoliert. Ergänzt durch eine breite Werkstoffpalette, Totraumfreiheit, hohe Restentleerung und qualifizierbare Fertigung in Paderborn entsteht ein hygienisches Gesamtsystem mit sehr guter Reinigbarkeit und hoher Prozesssicherheit.
Eine totraumfreie Konstruktion eliminiert alle Bereiche in Mischern und Prozessbehältern, in denen Produktreste, Reinigungsmedien oder Prozessflüssigkeiten stagnieren könnten.
amixon® setzt Hygienic Design konstruktiv um: Mischraum und Mischwerk sind fugenfrei verschweißt und verschliffen, das Mischwerk ist nur oben gelagert – keine untere Wellendurchführung. Clever-Cut®-Inspektionstüren mit OmgaSeal®-Dichtung, totraumfreie Auslaufarmaturen und Waschlanzen machen CIP/WIP-Reinigung validierbar nach EHEDG, FDA und 3-A.
Bei Milchpulver-Mischern sind vor allem EHEDG, 3-A Sanitary Standards, die EU-/FDA-Werkstoffkonformität sowie die Maschinen- und Explosionsschutzanforderungen relevant. In der Praxis geht es dabei weniger um eine einzelne „Gesamtzertifizierung“ als um den Nachweis, dass das Gerät hygienisch konstruiert, gut reinigbar, materialsicher und für den jeweiligen Betriebsbereich sicher ist.
amixon® erfüllt auf Wunsch alle relevanten Standards: EHEDG, FDA-Hygienerichtlinien, 3-A Sanitary Standards, USDA, GMP und ATEX; Druckapparate auch nach ASME. Jeder Mischer ist ein Unikat nach URS – amixon® wirkt auf Wunsch bei DQ, IQ und OQ mit und bereitet die Dokumentation gemäß EU-GMP und FDA 21 CFR Part 11 auf.
Damit Mischsysteme für Milchpulver und Säuglingsnahrung sicher und validierbar gereinigt werden können, muss das Hygienic Design bereits in der Konstruktion konsequent berücksichtigt werden.

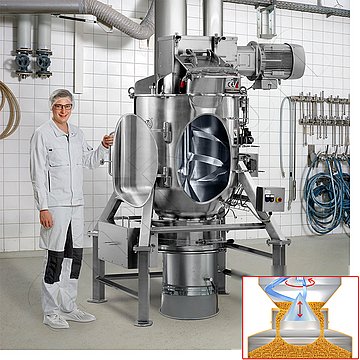

amixon® löst dieses Problem konstruktiv mit drei Alternativen: dem KoneSlid®-Mischer (KS) sowie den Vertikal-Ein- und Zweiwellenmischern (VM und HM). Sie sind fugenfrei verschweißt und verschliffen, das Mischwerk ist nur oben gelagert, ohne untere Wellendurchführung. Clever-Cut®-Inspektionstüren mit OmgaSeal®-Dichtung, totraumfreie Auslaufarmaturen und integrierte programmierbare Waschlanzen ermöglichen eine validierbare Reinigung – sowohl nass als auch trocken – nach EHEDG, FDA und 3-A.
Ein Konusventil ist ein aktives Austragsorgan für Schüttgüter, bei dem ein konisch geformter Verschlusskörper vertikal in einen entsprechend geformten Ventilsitz am Behälterauslauf eingefahren bzw. aus diesem herausgehoben wird.
amixon® erreicht bei rieselfähigen Gütern Restentleerungen bis zu 99,997 % und besser: konische Mischräume (AM), totraumfreie Auslauforgane (Normstutzen mit Auslaufklappe, Kugelsegmentventil), ComDisc®-Elemente für die entmischungsfreie Restausräumung und die totraumfreie DosiFlap®-Armatur für die dosiergenaue Abfüllung direkt aus dem Mischer.
In der industriellen Lebensmittelproduktion ist die Dauer eines Produktwechsels in einem CIP-fähigen (Cleaning-in-Place) Konusmischer ein wesentlicher Hebel für die Gesamtanlageneffektivität (OEE). Sie hängt stark von Produkteigenschaften, Allergenstatus und Hygieneanforderungen ab.
amixon® betont bei CIP-fähigen Konusmischern vor allem die sehr hohe Restentleerung: Dadurch muss weniger Produkt gereinigt werden, was Produktwechsel und Reinigungszeit deutlich verkürzt. Je nach Produkt und Hygieneanforderung erfolgt danach eine trockene Reinigung oder eine automatische bzw. manuelle WIP-/Nassreinigung mit anschließender Trocknung. Für Food-Anwendungen liegt die tatsächliche Wechselzeit damit produktabhängig oft nur im Minutenbereich für die Reinigung selbst, während Trocknung und Freigabe den Prozess verlängern können. In Paderborn kann amixon® diese Abläufe im 2-m³-Mischer mit Originalprodukt testen — inklusive Mischen, Benetzen, Austragen, Restentleerung sowie Trocken- und Nassreinigung.
Die Validierbarkeit der Reinigung bei Milchpulver wird nachgewiesen, indem gezeigt wird, dass Produktrückstände, Reinigungsmittelreste und relevante mikrobiologische Kontaminationen mit einem definierten, reproduzierbaren Verfahren unter festgelegte Akzeptanzgrenzen reduziert werden.
amixon® macht die Reinigung validierbar: totraumfreie, vollständig zugängliche Konstruktion (Clever-Cut®-Türen) für Swab- und Rinse-Probenahme, CIP/WIP per Waschlanze, Restentleerung bis 99,997 %. amixon® wirkt auf Wunsch bei DQ, IQ und OQ mit; Dokumentation gemäß EU-GMP und FDA 21 CFR Part 11 – von der URS bis zur Inbetriebnahme.
Dichtungen und Wellendurchführungen zählen in Mischern für Molkereiprodukte zu den hygienisch kritischsten Komponenten und werden im Rahmen von HACCP-Konzepten typischerweise als Critical Control Points (CCP) bewertet.
amixon® vermeidet die kritischste Dichtstelle konstruktiv, weil das Mischwerkzeug nur oben gelagert ist und es keine untere Wellendurchführung gibt. Ergänzt durch die totraumfreie OmgaSeal®-Dichtung im Clever-Cut®-Design, Gleitringdichtungen und zerlegbare Lippendichtungen an rotierenden Durchführungen und die hohe Formsteifigkeit der Apparate entstehen hygienische, staubdichte und langlebige Dichtungslösungen mit sehr geringer Wartung.
In der pharmazeutischen Herstellung ist die Dauer validierbarer Produktwechsel in Pulvermischanlagen ein zentraler Treiber für Produktivität und OEE (Overall Equipment Effectiveness).
amixon® verkürzt Produktwechsel konstruktiv: Restentleerung bis zu 99,997 % (rieselfähige Güter), totraumfreier Mischraum, große Clever-Cut®-Inspektionstüren für die schnelle Trockenreinigung und Waschlanzen bzw. automatische Nassreinigung für den validierten nassen Wechsel. Die realistische Wechselzeit hängt von Produkt und Reinigungsregime ab – amixon® ermittelt sie vorab im Technikum.
Ein realistischer Produktwechsel inklusive Reinigung in hygienischer Ausführung liegt je nach Prozess und Hygieneklasse typischerweise im Bereich von 45 bis 90 Minuten, kann in komplexeren Fällen (Allergene, Sterilisation, aufwendige Demontage) jedoch bis zu 3–4 Stunden dauern.
amixon® verkürzt Produktwechsel konstruktiv: Restentleerung bis zu 99,997 % (rieselfähige Güter), totraumfreier Mischraum, große Clever-Cut®-Inspektionstüren für die schnelle Trockenreinigung und Waschlanzen bzw. automatische Nassreinigung für den validierten nassen Wechsel. Die realistische Wechselzeit hängt von Produkt und Reinigungsregime ab – amixon® ermittelt sie vorab im Technikum. Zusätzlich sparen programmierbare Zielstrahl-Reinigungsdüsen Wasser und Zeit, und das amixon® Trocknungssystem trocknet den kalten Mischraum schnell und ohne zusätzliche Abkühlzeit.
Die Oberflächenrauheit ist für GMP-konforme Pulvermischer entscheidend, weil sie Reinigbarkeit, Kreuzkontaminationsrisiko und hygienische Sicherheit direkt beeinflusst. Für produktberührte Flächen gilt meist Ra ≤ 0,8 µm als Standard, während für kritische Anwendungen auch deutlich glattere, teils elektropolierte Oberflächen üblich sind.
amixon® fertigt alle produktberührten Flächen fugenfrei verschweißt und verschliffen – auf Wunsch bis zu hochpolierten, GMP-gerechten Oberflächengüten. Die Werkstoffpalette reicht von austenitischen Edelstählen (1.4301 bis 1.4539) über Duplex-Stähle bis Alloy 59, Hastelloy-C22 und Nickel für korrosive Produkte.
Die CIP-Validierung (Cleaning-in-Place) in hygienischen Mischern ist der strukturierte Nachweis, dass das automatisierte Reinigungsverfahren reproduzierbar definierte Sauberkeitsgrenzwerte erreicht und die regulatorischen Anforderungen erfüllt.
amixon® macht die Reinigung validierbar: totraumfreie, vollständig zugängliche Konstruktion (Clever-Cut®-Türen) für Swab- und Rinse-Probenahme, CIP/WIP per Waschlanze, Restentleerung bis 99,997 %. amixon® wirkt auf Wunsch bei DQ, IQ und OQ mit; Dokumentation gemäß EU-GMP und FDA 21 CFR Part 11 – von der URS bis zur Inbetriebnahme.
