SinConcave® und SinConvex® – Mischwerkzeuge für höchste Mischgüte und Restlosentleerung
Präzise Geometrie für perfekte Mischergebnisse
Standard-Wendel, SinConcave® und SinConvex® - Drei Geometrien – ein Ziel: die perfekte Mischung. Mit SinConcave® und SinConvex® hat amixon® zwei speziell entwickelte Mischwerkzeug-Geometrien geschaffen, die höchste Mischgüte mit außergewöhnlicher Restlosentleerung verbinden. Beide Technologien sind das Ergebnis jahrzehntelanger Erfahrung in der Präzisionsmischtechnik und wurden gezielt für anspruchsvolle Anwendungen in der Pharma‑, Lebensmittel‑ und Spezialchemieindustrie entwickelt.
Beim Drehen des Mischwerkzeugs um eine vertikale oder geneigte Achse wird das Produkt entlang der Behälterwand sanft nach oben gefördert. Im Zentrum fließt es kontrolliert wieder nach unten. Zwischen diesen Hauptströmungen entsteht ein intensiver, dreidimensionaler Austausch. Jedes Partikel berührt jedes andere, sodass eine stochastische Idealverteilung entsteht. Die Voraussetzung für eine Mischgüte, die in der Praxis in der Regel nicht übertroffen werden kann.
SinConcave® und SinConvex® Mischwendeln werden individuell auf die jeweilige Mischaufgabe ausgelegt.
SinConvex® – optimale Balance aus Mischung und Austrag
Geometrie nach Maß – abgestimmt auf Produkt und Prozess
SinConcave®‑ und SinConvex®‑Mischwendeln werden individuell auf die jeweilige Mischaufgabe ausgelegt. Auf Basis von über 40 Jahren Erfahrung stimmt amixon® die Geometrie präzise auf Produkteigenschaften, Füllgrade und Prozessanforderungen ab.

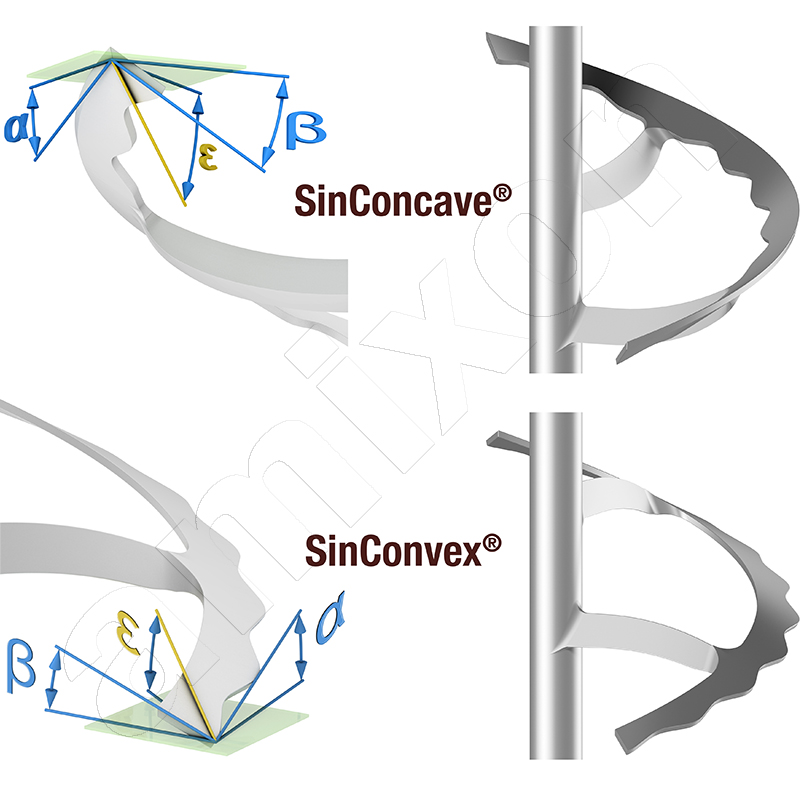

Entscheidend sind dabei drei geometrische Parameter:
- α (Alpha) – die Steigung der Mischwendel,
- β (Beta) – die tangentiale Verkippung der Wendel,
- ε (Epsilon) – der resultierende Hangantriebswinkel, der das Mischgut sicher und entmischungsfrei abwärts fließen lässt.
Diese Feinabstimmung berücksichtigt unter anderem die Selbstreinigung, die restlose Entleerung, den flexiblen Betrieb bei wechselnden Füllgraden sowie die Effizienz bei automatischer Nassreinigung.
Geneigte Wendeln für mehr Effizienz und geringste Rückstände
Ein wesentliches Merkmal von SinConcave® und SinConvex® ist die gezielte Neigung der Förderwendeln nach innen oder nach außen. Untersuchungen und langjährige Praxiserfahrung zeigen, dass diese Geometrie sowohl die Mischeffizienz als auch die Restentleerung deutlich verbessert.
Ein Beispiel aus der industriellen Anwendung: In einem zylindrischen amixon®‑Mischer mit 2 m³ Chargenvolumen zur Herstellung von Trockenmilch‑Babynahrung verbleiben nach der Entleerung lediglich 240 Gramm Produkt im Mischer. Dies entspricht einem Restentleerungsgrad von 99,983 %.
SinConcave® – Schwerkraft optimal genutzt
Bei der SinConcave®‑Geometrie sind die Mischwerksspiralen konkav zur Mischwerksachse geneigt. Die Steigung der Wendel wird durch die Verkippung ergänzt, sodass das gesamte Mischwerkzeug aus stark geneigten Flächen besteht.
Frei fließende Mischgüter gleiten durch die Wirkung der Schwerkraft ohne Entmischung nach unten ab. Gleichzeitig bleibt die charakteristische Helixform erhalten, die für die hohe Mischeffizienz entscheidend ist. Mit SinConcave® lassen sich sehr hohe Restlosentleerungsgrade von bis zu 99,997 % erzielen.
SinConvex® – optimale Balance aus Mischung und Austrag

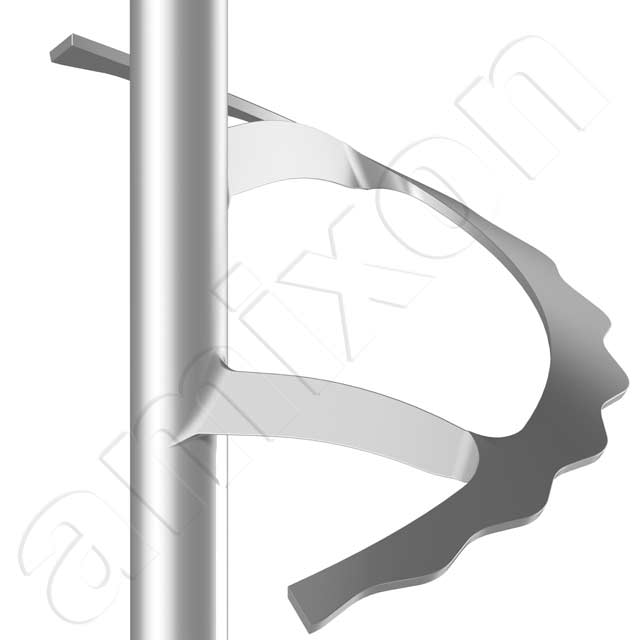

Bei SinConvex® sind die Wendeln konvex zur Mischwerksachse ausgeführt. Diese Geometrie sorgt für eine besonders gleichmäßige Produktbewegung entlang der Mischraumwand und unterstützt ebenfalls eine sehr hohe Restentleerung. SinConvex® eignet sich besonders für Prozesse, bei denen neben exzellenter Mischgüte auch eine robuste, prozessstabile Entleerung gefordert ist.
ausgeprägter Selbstreinigungseffekt
Selbstreinigung und hygienisches Design
SinConcave®‑ und SinConvex®‑Mischwendeln fördern das Mischgut nahezu vollständig aus dem Mischer. Dadurch entsteht ein ausgeprägter Selbstreinigungseffekt, der den manuellen Reinigungsaufwand deutlich reduziert und hygienische Produktionsbedingungen unterstützt.
Die Mischwerkzeuge sind fugenfrei verschweißt und verschliffen. Antrieb und Lagerung erfolgen ausschließlich von oben. Die Wellendurchführung ist mit einer Lippenabdichtung ausgeführt, die auf Wunsch teilbar ist und einen schnellen, wartungsfreundlichen Austausch ermöglicht.
Nachrüstbar und kombinierbar
SinConcave® und SinConvex® sind sowohl für Neuanlagen als auch zur Nachrüstung bestehender amixon®‑Mischer geeignet. Der Umbau kann in der Regel vor Ort erfolgen, ohne den Mischer zu demontieren.

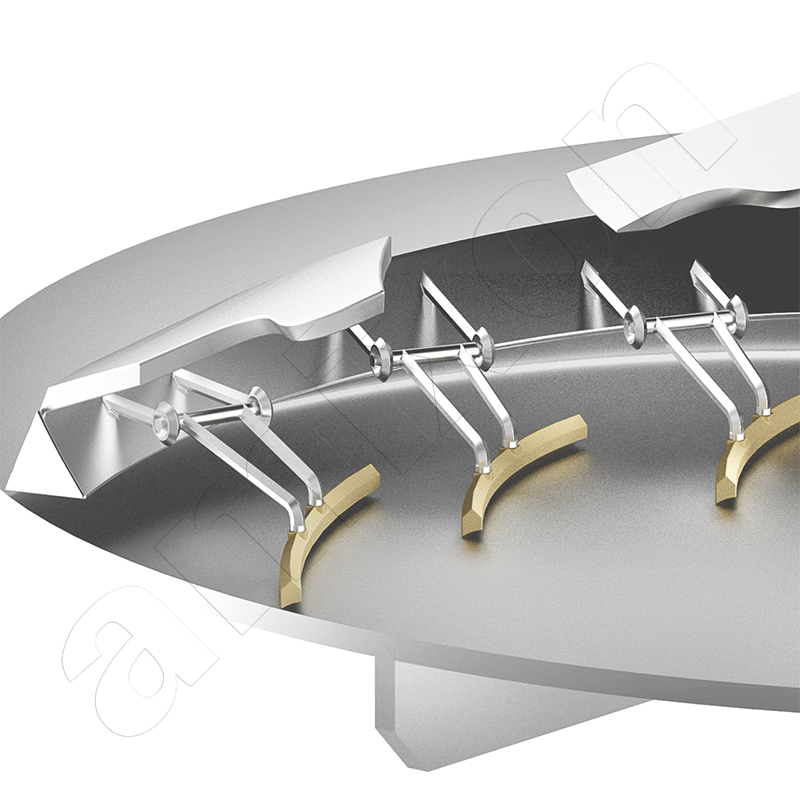

In Kombination mit ComDisc®‑Austragswerkzeugen lassen sich auch bei Flachbodenmischern sehr hohe Restentleerungsgrade realisieren.
Fazit
SinConcave® und SinConvex® stehen für präzise ausgelegte Mischwerkzeuge, die höchste Mischgüte mit außergewöhnlicher Restlosentleerung verbinden. Sie steigern Ausbeute, Prozesssicherheit und Hygiene und sind ein zentraler Bestandteil der amixon® Präzisionsmischtechnik.
