Trémies à fond plat



Une trémie à fond plat est un silo pour produits en vrac qui, contrairement au silo à trémie classique, ne possède pas de fond conique, mais un fond largement plat ou légèrement bombé. Cette conception est particulièrement adaptée au stockage et au dosage de produits en vrac ou de pâtes à faible fluidité.





Une trémie à fond plat est principalement utilisée

  • lorsque les produits en vrac ont une mauvaise fluidité
  • ou lorsque plusieurs raccords doivent être alimentés simultanément avec des solides
  • ou lorsque la hauteur de construction est limitée.

Comme les produits en vrac ne s'écoulent pas comme l'eau, un organe de déchargement actif est nécessaire. Selon l'application, il peut s'agir d'un bras mélangeur ou d'un agitateur hélicoïdal qui déplace lentement le produit en vrac vers les organes de déchargement. Afin de rendre la décharge du produit plus régulière et plus continue, il peut être judicieux dans certains cas de monter plusieurs bras sur l'arbre à la place d'un seul bras de raclage. Cela permet d'uniformiser la décharge.

Une caractéristique essentielle de la construction concerne le type et la position de l'entraînement du bras de dégagement.

Pour les produits peu abrasifs et sans exigences hygiéniques particulières, l'entraînement peut se faire par le bas. Dans ce cas, le passage de l'arbre se trouve dans la pression statique du produit et est donc sujet à l'usure. Pour les produits en vrac critiques, par exemple les produits hygroscopiques, collants ou sensibles à la chaleur, il est recommandé d'utiliser un entraînement par le haut. L'étanchéité de l'arbre n'est alors exposée qu'à la poussière, ce qui garantit une durée de vie et une sécurité de fonctionnement nettement supérieures du joint. Cette conception est recommandée, par exemple, lorsque le produit en vrac est du sucre. Le sucre peut caraméliser sous l'effet du frottement.

Les trémies à fond plat sont parfois également conçues avec des fonds coniques négatifs. Le diamètre du silo augmente vers le bas. Cette géométrie permet d'ameublir le produit en vrac qui glisse et améliore l'écoulement de la masse. Dans une trémie à fond plat Gyraton, le fond est légèrement bombé. Le point le plus bas se trouve exactement au milieu. Ceci est utile pour le nettoyage humide.

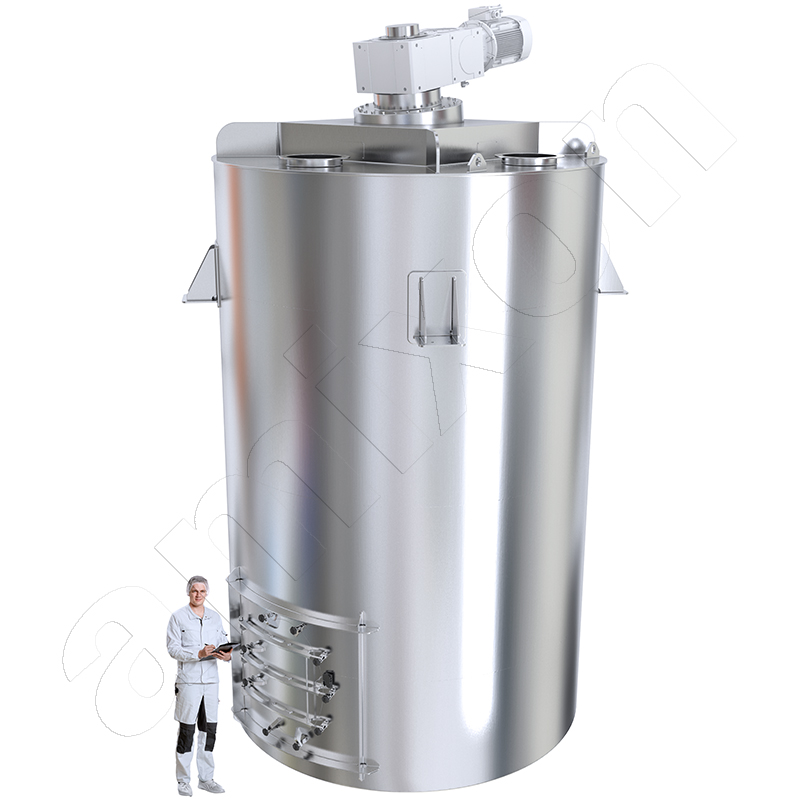

amixon® fabrique deux types de trémies à fond plat : le type VB est équipé d'un bras de raclage rotatif monté au centre. Le type GM (Gyraton®) a un fond légèrement bombé et un outil de raclage spécial qui se déplace de manière rotative et oscillante sur le fond. Cette construction garantit une décharge sans zone morte, même avec des produits difficiles. Vous trouverez de plus amples informations dans le glossaire sous « Trémies humides ».

En option, les trémies à fond plat peuvent être équipées de systèmes de nettoyage CIP, d'organes de déchargement modulaires (par ex. vis doseuses, sas à roue cellulaire, clapets), de capteurs pour la surveillance du processus et d'une exécution conforme à la norme ATEX. Les trémies à fond plat peuvent également être réalisées à double paroi si le produit doit être tempéré.
