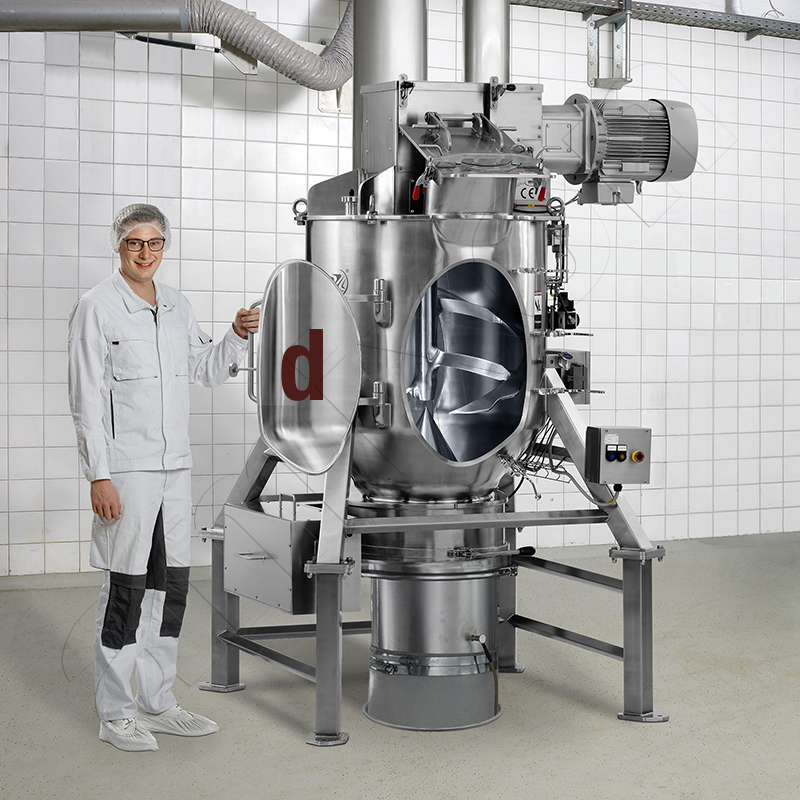

Abbildung 1: Die amixon® Inspektionstür für optimalen Zugang und vereinfachte Reinigung.
Innovative Inspektionstür für ergonomisch bequemen Zugang in den Mischer-Innenraum.
Erleichterte Inspektion und Reinigung mit amixon® Inspektionstür.
FAQ: Die Vorteile von durchdachten Inspektionstüren in der Pulveraufbereitung
In diesem Blog-Artikel diskutieren wir Fragen zu Inspektionstüren/Inspektionsklappen an Pulvermischern und Schüttgutanlagen.
Grundsätzlich ist es von Vorteil, wenn ein Pulvermischer über große Inspektionstüren verfügt:
- bequemer Einblick in den Mischraum
- die manuelle Entnahme von Mischgutresten wird erleichtert
- die manuelle Reinigung des Mischraumes wird erleichtert
- Kontrolle des Reinigungsergebnisses wird begünstigt
- die Wartung wird erleichtert: Dichtungen können leicht ausgetauscht werden; an der Mischerwelle und der Auslaufarmatur
- die Aufarbeitung von verschlissenen Mischwerkzeugen wird vereinfacht
- große Mischer können bequem begangen werden
Inspektionstür mit hoher Festigkeit und Steifigkeit
Große Inspektionstüren müssen eine hohe Steifigkeit aufweisen, nur dann ist ein dauerhaft gasdichter Verschluss möglich. Durch die Bewegung des Mischgutes entstehen statische und dynamische Lasten, die auf den Mischraum und die Tür wirken. Beide Bauteile müssen eine ausreichende Steifigkeit aufweisen. Zwischen ihnen dürfen keine Relativbewegungen auftreten.
Außerdem bedingen Türen mit hoher Steifigkeit, dass die Poldichtungen gleichmäßig und sanft belastet werden. Die Elastizität der Polymerdichtung bleibt lange erhalten. Insbesondere werden sie nicht gequetscht oder geschert.
Inspektionstüren an einem Pulvermischer mit 7 m³ Nutzvolumen.
Inspektionstüren an einem konischen Pulvermischer mit 6 m³ Nutzvolumen.
Kann sich der Türverschluss am amixon® Mischer unbeabsichtigt öffnen?

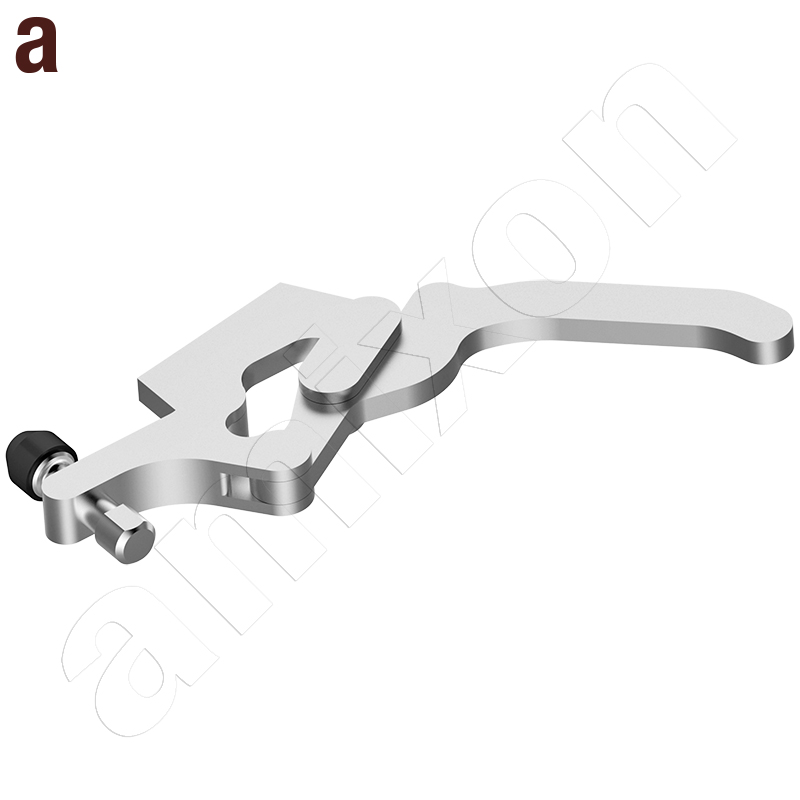

Der KwickKlamp® Türverschluss kann sich niemals von selbst öffnen. Er schließt „selbsthemmend“. Selbsthemmend bedeutet, dass der Hebel niemals von der Lastseite aus betätigt werden kann.
Andererseits ist das Öffnen und Schließen von der Bedienungsseite aus schnell, einfach und bequem. Die Handhabung des KwickKlamp® Türverschlusses ist besonders ergonomisch. Er wurde speziell für hygienische Anwendungen entwickelt.
Der Verschluss einer totraumfreien Revisionstür muss besonders geeignet sein. Der Anpressdruck auf die Polymerdichtung muss definiert sein. Jeder Verschlussvorgang muss mit demselben Anpressdruck erfolgen. amixon hat den KwickKlamp® so konzipiert, dass der Anpressdruck eingestellt und arretiert werden kann.
Wenn der Mischer nass gereinigt wird, muss dann die Dichtung gewechselt werden?
Die überwiegende Mehrzahl unserer Kunden wechselt die Dichtung nach einer Nassreinigung nicht.
amixon® hat hier hervorragende Lösungen für dauerhaft dichte Inspektionstüren geschaffen
- Mischraum und Inspektionstür sind dickwandig ausgeführt, was die Festigkeit und Steifigkeit erhöht.
- Die Nut ist gewölbt. Der Radius der Wölbung entspricht dem Durchmesser der Dichtung. Die Wölbung ist so stark ausgeprägt, dass sie die Dichtung fest im Griff hat. Sie kann nicht verloren gehen. Andererseits kann sie leicht ausgewechselt werden.
- Die Inspektionstür ist rund oder oval. Die Kontaktebene zwischen Tür und Mischraumöffnung ist schräg. Dies ermöglicht die Positionierung der Dichtung besonders nahe am Mischgut. Dadurch ist die amixon® Inspektionstür totraumfrei.
- amixon® Inspektionstüren können auch im Übergangsbereich zwischen Zylinder und Konus eingebaut werden.
