Wał mieszający

Wał mieszający jest centralnym elementem nośnym przemysłowej mieszarki proszkowej. Jest on napędzany silnikiem i przenosi moment obrotowy oraz siły zginające i skręcające na ramiona mieszające i narzędzia mieszające. Jego konstrukcja mechaniczna ma znaczenie dla bezpieczeństwa i jest kluczowa dla bezpieczeństwa eksploatacji systemu mieszającego.

Wały mieszające muszą charakteryzować się bardzo wysoką sztywnością. Nawet przy maksymalnym obciążeniu projektowym dopuszczalne są tylko minimalne odkształcenia sprężyste. Odkształcenia plastyczne muszą być wykluczone we wszystkich warunkach pracy, ponieważ mogłyby one prowadzić do poważnych zagrożeń bezpieczeństwa. Z tego powodu wały mieszające są w praktyce projektowane ze znacznym nadmiarem wymiarów.

W mieszalnikach proszkowych z poziomym wałem mieszającym stosuje się zazwyczaj łożyska po obu stronach. Napęd z łożyskiem znajduje się po jednej stronie, a po przeciwnej stronie również znajduje się łożysko. W ten sposób minimalizuje się ugięcie wału.

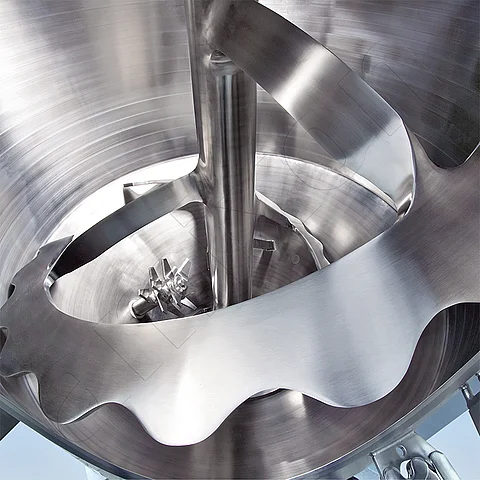

Natomiast mieszalniki z pionowym wałem mieszającym są często wyposażone tylko w łożyska po jednej stronie, powyżej lub poniżej komory mieszania. W mieszalnikach amixon^® łożyska są zasadniczo umieszczone powyżej komory mieszania. Taka konstrukcja ma kilka zalet pod względem technologicznym i konstrukcyjnym. Uszczelnienie wału służy wyłącznie do uszczelnienia przed pyłem, a nie przed mieszanką. Dzięki temu jest ono narażone na mniejsze obciążenia mechaniczne i ścierne.

Umieszczenie łożyska i napędu powyżej ułatwia również całkowite i bezresztkowe czyszczenie komory mieszania. Gdyby napęd był umieszczony poniżej komory mieszania, uszczelnienie wału byłoby stale narażone na ciśnienie stacjonarne i zużycie spowodowane przez materiał sypki. Miało by to negatywny wpływ zarówno na trwałość uszczelnienia, jak i na możliwość czyszczenia mieszalnika.

Jeśli mieszalniki amixon^® są używane jako suszarki próżniowe lub suszarki kontaktowe, wał mieszający jest często wykonany jako wał drążony. W tym przypadku przepływa przez niego płyn nośnika ciepła, aby umożliwić bezpośrednie i równomierne przekazywanie ciepła do mieszanego materiału. Również w tej wersji wał mieszający jest znacznie przewymiarowany. Nawet w przypadku obciążenia termicznego i przeciążenia odkształcenia sprężyste są nieistotne.
