Miscelatore Gyraton® tipo (GM)

Miscelatore amixon® Gyraton® per grandi lotti

Questo mixer per grandi volumi è di nuovo sviluppo. Richiede solo una bassa potenza elettrica allacciata. Mescola in modo accurato, efficace e molto delicato. I miscelatori Gyraton® sono anche particolarmente convenienti perché richiedono pochissimo spazio di installazione. Le proprietà dei prodotti da miscelare sono irrilevanti. Anche i materiali umidi o poco scorrevoli (materiali che solidificano nel tempo) vengono omogeneizzati.

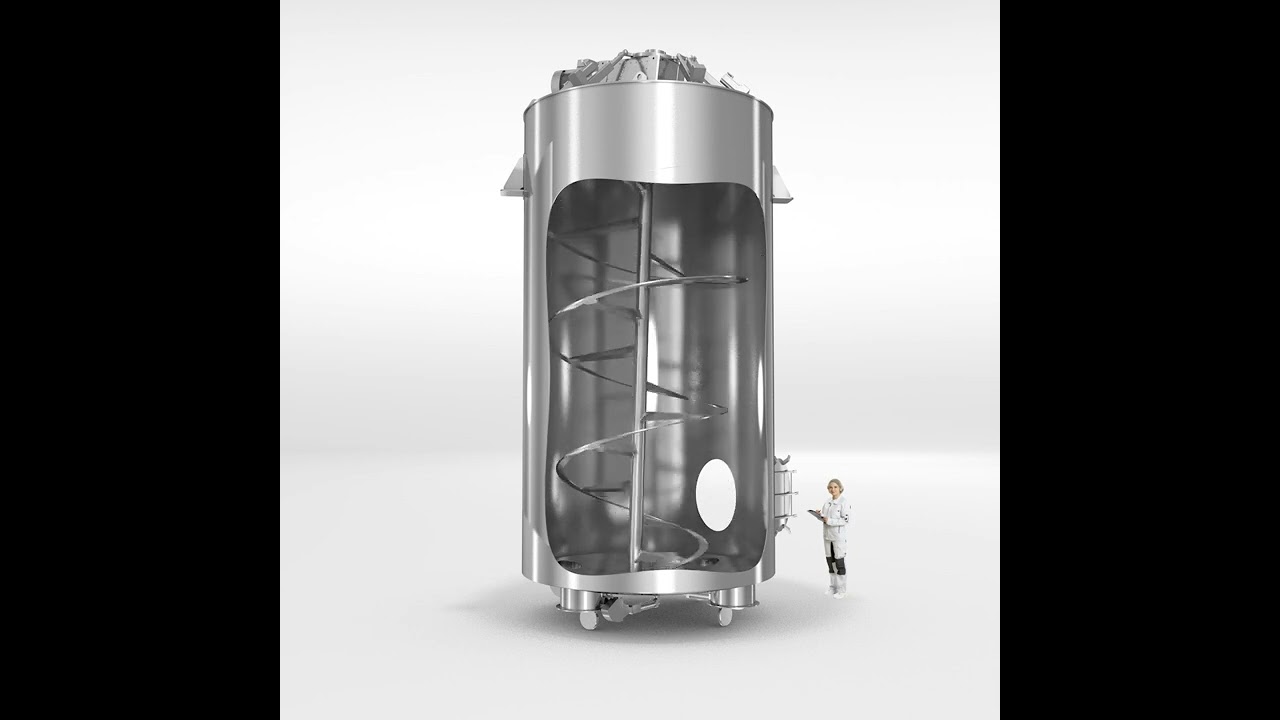

La funzione è simile a quella di tutti gli altri mixer amixon®. Ma l'apporto energetico specifico è inferiore con il mixer Gyraton®. La spirale del miscelatore ruota lentamente e convoglia i materiali miscelati verso l'alto. La spirale tocca sempre solo una parte della parete della camera di miscelazione. Oltre alla rotazione, l'albero del miscelatore esegue un percorso circolare sopra il pavimento della camera di miscelazione. Il punto di perno dell'albero si trova nel piano della guarnizione a tenuta stagna. L'intera superficie del cilindro è tangente alla spirale di miscelazione. Questo vale anche per il fondo. La miscelazione avviene senza spazi morti perché la base è progettata come una calotta. Il braccio inferiore dell'unità di miscelazione ha la stessa curvatura del guscio della calotta.

L'albero del miscelatore è supportato e azionato solo nella parte superiore. La guarnizione dell'albero è permanentemente igienica e a tenuta di gas. L'unità mostrata qui può omogeneizzare 70 m³ di miscela. Questo è il contenuto di un container marittimo lungo circa 12 metri. Il design del mixer permette di richiedere pochissimo spazio d’installazione.

Il miscelatore può avere opzionalmente uno o più ugelli di scarico.

I vantaggi offerti da un miscelatore Gyraton® sono esattamente i motivi per cui amixon® ha sviluppato questo tipo di miscelatore:

  • I miscelatori Gyraton® funzionano in modo particolarmente efficace con una bassa potenza del motore e omogeneizzano i materiali miscelati in modo particolarmente delicato.
  • ingombro molto ridotto, grazie al design compatto. Molto spesso, i miscelatori ad alta capacità si trovano all'interno dell'edificio. Altri miscelatori di grandi dimensioni hanno una camera di miscelazione conica verticale. Questi miscelatori conici di grandi dimensioni hanno buone caratteristiche di miscelazione, ma richiedono circa tre volte l'altezza dell'edificio.
  • Costruire un capannone di produzione altrettanto alto è costoso. Inoltre, il costo è permanente se tutti i prodotti di miscelazione devono essere trasportati ad un’altezza tre volte maggiore per raggiungere la camera di miscelazione (grande trasportatore verticale e costi operativi stabilmente più elevati).
  • I miscelatori Gyraton® sono progettati in modo tale da poter essere trasportati sdraiati su un camion a pianale ribassato, se possibile. Sono consegnati già montati. L'altezza del camion a pianale ribassato, comprese le merci, è solitamente inferiore a 4 metri. I ponti autostradali possono quindi essere superati senza difficoltà in Europa.
  • I miscelatori Gyraton® sono dotati di ampie porte di ispezione. Possono essere comodamente ispezionati e puliti. Si può entrare nei miscelatori Gyraton®, che possono essere puliti con liquidi o a secco se lo si desidera.
  • Non vi sono cuscinetti o tenute dell'albero. È presente solo una guarnizione per albero, che si trova sopra la miscela. Questa sigilla solo contro polvere e gas, ma ha una durata estremamente lunga.
  • I miscelatori Gyraton® possono essere dotati di uno o più raccordi di scarico. Quando l'omogeneizzazione dei grandi volumi di miscela è completata, è possibile che il prodotto debba essere trasferito rapidamente in contenitori, grandi sacchi o borse. Questo processo può essere accelerato se ci sono più stazioni di riempimento al mixer.

Nell'impianto pilota di amixon® il miscelatore Gyraton® è disponibile per i test. Il volume utile è di 3 m³. Dai dati di misurazione che amixon® ottiene durante il test di miscelazione, possiamo calcolare dati di progettazione molto accurati per miscelatori Gyraton® più grandi.




Disegni tecnici

Miscelatore amixon® Gyraton® tipo GM — L'erogazione può essere accelerata se sono installati più dispositivi di scarico.
Principio di flusso - miscelatore amixon® Gyraton® tipo GM
