Смеситель с полыми шарами для сыпучих материалов: SpherHelics®
Смеситель с полым шаром для 400-литровых партий в техническом центре amixon®. Он смешивает все типы сухих, влажных и мокрых сыпучих материалов/порошков.
Название amixon® является символом смесителей с вертикально вращающимся валом смесительного механизма. Менее известна возможность проведения процесса смешивания с наклонной осью вращения (20–30°), например, когда режущий ротор должен эффективно работать при низкой степени заполнения. В принципе, подходит любая ротационно-симметричная смесительная камера, в том числе и шарообразная. Она не имеет ни граней, ни углов и имеет минимальную удельную поверхность по отношению к объему. Для шара действует формула: A = 6V/d (A = поверхность, V = объем, d = диаметр).
A = 6V/d
Небольшая удельная поверхность может дать преимущества с точки зрения очищаемости и прилипания продукта.
Критерии качества, которые оправдывают себя при ежедневном использовании
Для обеспечения длительного срока службы порошкового смесителя выбор смесителя должен быть тщательным. amixon® предлагает идеальные условия. Помимо смесителей с полыми шарами amixon, все другие испытательные смесители amixon также можно сравнивать 1:1. Все испытательные смесители имеют полезный объем 400 литров.
Испытания на смешивание позволяют получить информацию по основным критериям качества:
- полное опорожнение
- гибкость при различных уровнях заполнения
- чистота
- эргономические аспекты
- короткое время установки
- ресурсосберегающая эксплуатация
- выгодные затраты на приобретение
Шариковый смеситель SpherHelics типа SH 1500 рассчитан на партии объемом 1,5 м³. Режущий ротор расположен коаксиально.
Для обеспечения длительного срока службы порошкового смесителя выбор смесителя должен быть тщательным. amixon® предлагает идеальные условия. Помимо смесителей с полыми шарами amixon, все другие испытательные смесители amixon также можно сравнивать 1:1. Все испытательные смесители имеют полезный объем 400 литров.
Испытания на смешивание позволяют получить информацию по основным критериям качества:
- полное опорожнение
- гибкость при различных уровнях заполнения
- чистота
- эргономические аспекты
- короткое время установки
- ресурсосберегающая эксплуатация
- выгодные затраты на приобретение
Шариковый смеситель SpherHelics типа SH 1500 рассчитан на партии объемом 1,5 м³. Режущий ротор расположен коаксиально.
Качество смешивания и эффективность смешивания
Если смеситель имеет форму спирали, а его вращение создает объем, немного меньший, чем внутренний диаметр полой сферы, то объемный расход, вытесняемый спиральным смесителем в смесительной камере, можно рассчитать с достаточно высокой точностью.
IV = π / 4 · (D² - d²) · Φ · S · n · ζ
- IV: объем вытесняемого потока
- D/d: внешний/внутренний диаметр спирали
- Φ: степень заполнения
- S: шаг спирали
- n: частота вращения
- ζ : коэффициент скорости
Если выбрать постоянный шаг спирали 25° и ширину спирали, равную 10 % диаметра шарика, то можно рассчитать примерный объем подачи. Если коэффициент скорости ζ = 0,8, а степень заполнения 50 %, то за один оборот перемещается 19,5 % смешиваемого материала.
Интересно, что эта формула справедлива даже при очень медленном вращении смесительного инструмента.
Смесители amixon®, как правило, достигают однородного перемешивания уже после 25–40 оборотов. Это относится даже к двухкомпонентным смесям, массовое соотношение которых составляет до 1 : 100 000.
Идеальное качество смешивания достигается, когда распределение вещества в практических условиях не может быть улучшено – независимо от принципа смешивания или продолжительности смешивания.
Результаты испытаний качества смешивания воспроизводимы. Они соответствуют требованию, согласно которому коэффициент вариации качества смешивания каждой 20-граммовой пробы должен быть ниже 5 %.
Таким образом, все смесители amixon® могут идеально, аккуратно и точно смешивать даже особо хрупкие продукты.
Если смеситель имеет форму спирали, а его вращение создает объем, немного меньший, чем внутренний диаметр полой сферы, то объемный расход, вытесняемый спиральным смесителем в смесительной камере, можно рассчитать с достаточно высокой точностью.
IV = π / 4 · (D² - d²) · Φ · S · n · ζ
- IV: объем вытесняемого потока
- D/d: внешний/внутренний диаметр спирали
- Φ: степень заполнения
- S: шаг спирали
- n: частота вращения
- ζ : коэффициент скорости
Если выбрать постоянный шаг спирали 25° и ширину спирали, равную 10 % диаметра шарика, то можно рассчитать примерный объем подачи. Если коэффициент скорости ζ = 0,8, а степень заполнения 50 %, то за один оборот перемещается 19,5 % смешиваемого материала.
Интересно, что эта формула справедлива даже при очень медленном вращении смесительного инструмента.
Смесители amixon®, как правило, достигают однородного перемешивания уже после 25–40 оборотов. Это относится даже к двухкомпонентным смесям, массовое соотношение которых составляет до 1 : 100 000.
Идеальное качество смешивания достигается, когда распределение вещества в практических условиях не может быть улучшено – независимо от принципа смешивания или продолжительности смешивания.
Результаты испытаний качества смешивания воспроизводимы. Они соответствуют требованию, согласно которому коэффициент вариации качества смешивания каждой 20-граммовой пробы должен быть ниже 5 %.
Таким образом, все смесители amixon® могут идеально, аккуратно и точно смешивать даже особо хрупкие продукты.
amixon® консультирует вас всесторонне и объективно
В области вертикальных смесителей для порошков amixon® занимает лидирующие позиции во всем мире. Это основано на более чем 40-летнем опыте работы с тысячами смесителей amixon® по всему миру. amixon® предоставляет вам исчерпывающие и объективные консультации по всем вопросам, касающимся вертикальных прецизионных смесителей. К ним относятся также смесители с шарообразной смесительной камерой.
Ассортимент продукции amixon® включает следующие смесители:
- KS: смесители KoneSlid® имеют внутри конус противоположной формы, который служит в качестве разгрузочного устройства.
- VM: вертикальные одновальные смесители имеют цилиндрические смесительные камеры.
- SH: смесители с полым шаром имеют вертикальные или наклонные смесительные валы. Наш бренд SpherHelics® обозначает шарообразную смесительную камеру и типичную для amixon® смесительную спираль.
- HM: Двухвальные смесители имеют два взаимосвязанных цилиндра.
- AM: Конические смесители имеют цилиндрическо-конические смесительные камеры.
Все смесители amixon®, представленные справа, являются классическими прецизионными смесителями, которые обеспечивают идеальное качество смешивания. На практике результаты смешивания не могут быть улучшены. Коэффициент вариации качества смешивания очень быстро достигает значения менее 5 %. Динамику качества смешивания можно описать следующим образом:
M(t) = M_∞ − (M_∞ − M₀) · e^(−k·t)
Здесь M(t) — коэффициент вариации качества смешивания в момент времени t. M_∞ — асимптотически достижимое качество смешивания (конечное качество смешивания). M₀ — начальное качество смешивания. k — индивидуальная константа скорости смешивания, зависящая от конструкции. t — время смешивания, а e — число Эйлера (примерно 2,71828).
Вертикальные прецизионные смесители от amixon®.
В области вертикальных смесителей для порошков amixon® занимает лидирующие позиции во всем мире. Это основано на более чем 40-летнем опыте работы с тысячами смесителей amixon® по всему миру. amixon® предоставляет вам исчерпывающие и объективные консультации по всем вопросам, касающимся вертикальных прецизионных смесителей. К ним относятся также смесители с шарообразной смесительной камерой.
Ассортимент продукции amixon® включает следующие смесители:
- KS: смесители KoneSlid® имеют внутри конус противоположной формы, который служит в качестве разгрузочного устройства.
- VM: вертикальные одновальные смесители имеют цилиндрические смесительные камеры.
- SH: смесители с полым шаром имеют вертикальные или наклонные смесительные валы. Наш бренд SpherHelics® обозначает шарообразную смесительную камеру и типичную для amixon® смесительную спираль.
- HM: Двухвальные смесители имеют два взаимосвязанных цилиндра.
- AM: Конические смесители имеют цилиндрическо-конические смесительные камеры.
Все смесители amixon®, представленные справа, являются классическими прецизионными смесителями, которые обеспечивают идеальное качество смешивания. На практике результаты смешивания не могут быть улучшены. Коэффициент вариации качества смешивания очень быстро достигает значения менее 5 %. Динамику качества смешивания можно описать следующим образом:
M(t) = M_∞ − (M_∞ − M₀) · e^(−k·t)
Здесь M(t) — коэффициент вариации качества смешивания в момент времени t. M_∞ — асимптотически достижимое качество смешивания (конечное качество смешивания). M₀ — начальное качество смешивания. k — индивидуальная константа скорости смешивания, зависящая от конструкции. t — время смешивания, а e — число Эйлера (примерно 2,71828).
Вертикальные прецизионные смесители от amixon®.
Доказательство пудинга - в его поедании
Перед принятием решения о покупке необходимо провести испытания. Испытания в техническом центре amixon® всегда информативны. Вы можете параллельно тестировать несколько смесителей. Это позволит вам оценить эффективность смешивания, разнообразие вариантов применения, остаточное опорожнение и возможность очистки. Учитывая длительный срок службы порошковых смесителей (20-30 лет), такие усилия имеют смысл.
Типичными вопросами могут быть следующие:
- Как часто необходимо полностью опорожнять смеситель (чистка или смена продукта)?
- Будет ли это необходимо чаще в будущем?
- Может ли смеситель полностью опорожняться сам?
- Можно ли продать оставшийся продукт? Или остатки должны быть утилизированы?
- Сколько времени занимает процесс опорожнения?
- Насколько велики остатки?
- Сколько времени занимает сухая очистка?
- Сколько времени занимает влажная уборка?
- Насколько хорошо она может быть автоматизирована?
Перед принятием решения о покупке необходимо провести испытания. Испытания в техническом центре amixon® всегда информативны. Вы можете параллельно тестировать несколько смесителей. Это позволит вам оценить эффективность смешивания, разнообразие вариантов применения, остаточное опорожнение и возможность очистки. Учитывая длительный срок службы порошковых смесителей (20-30 лет), такие усилия имеют смысл.
Типичными вопросами могут быть следующие:
- Как часто необходимо полностью опорожнять смеситель (чистка или смена продукта)?
- Будет ли это необходимо чаще в будущем?
- Может ли смеситель полностью опорожняться сам?
- Можно ли продать оставшийся продукт? Или остатки должны быть утилизированы?
- Сколько времени занимает процесс опорожнения?
- Насколько велики остатки?
- Сколько времени занимает сухая очистка?
- Сколько времени занимает влажная уборка?
- Насколько хорошо она может быть автоматизирована?
Могут ли клиенты протестировать все смесители?
Ответ г-на Бёнинга: Да, конечно. Доступны все типы смесителей, включая наши новые SpherHelics®. Объем порции составляет стандартные 400 литров. Это позволяет нашим клиентам получить все важные данные. В то же время эти результаты служат amixon® ценным импульсом для будущих разработок.
Кстати, для amixon® не составило большого труда переделать смеситель с полыми шарами для всех 12 размеров. Будучи контрактным производителем, мы все равно разрабатываем каждую смесительную систему индивидуально. Для этого мы используем наш проверенный конфигуратор вариантов. Кроме того, мы обладаем обширным опытом в области механики смешивания вертикальных смесителей со смесительными спиралями - независимо от того, установлены ли они вертикально или под углом.
При производстве наших смесителей с полыми шарами amixon® использует исключительно проверенные и надежные компоненты. К ним, в частности, относятся
- подшипники механизма смешивания
- смесительный инструмент
- привод
- конструкция и функционирование запорного клапана без мертвого пространства,
- инспекционная дверца Clever-Cut® с уплотнением OmgaSeal®,
- режущих роторов и
- подачу жидкости и санитарные фланцы.

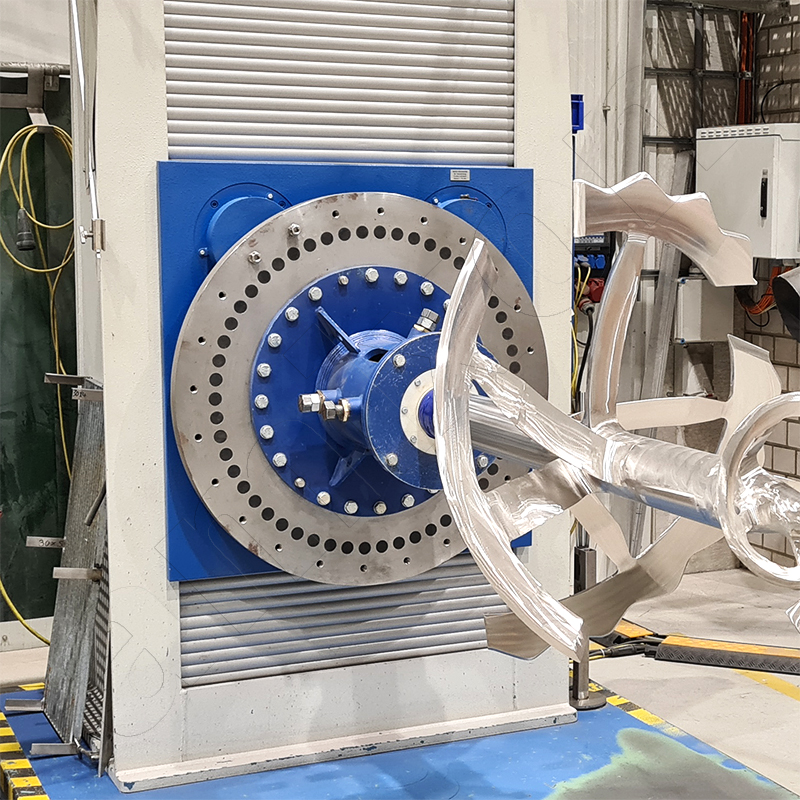

Вид на спиральный смесительный инструмент в цехе amixon®.
Ответ г-на Бёнинга: Да, конечно. Доступны все типы смесителей, включая наши новые SpherHelics®. Объем порции составляет стандартные 400 литров. Это позволяет нашим клиентам получить все важные данные. В то же время эти результаты служат amixon® ценным импульсом для будущих разработок.
Кстати, для amixon® не составило большого труда переделать смеситель с полыми шарами для всех 12 размеров. Будучи контрактным производителем, мы все равно разрабатываем каждую смесительную систему индивидуально. Для этого мы используем наш проверенный конфигуратор вариантов. Кроме того, мы обладаем обширным опытом в области механики смешивания вертикальных смесителей со смесительными спиралями - независимо от того, установлены ли они вертикально или под углом.
При производстве наших смесителей с полыми шарами amixon® использует исключительно проверенные и надежные компоненты. К ним, в частности, относятся
- подшипники механизма смешивания
- смесительный инструмент
- привод
- конструкция и функционирование запорного клапана без мертвого пространства,
- инспекционная дверца Clever-Cut® с уплотнением OmgaSeal®,
- режущих роторов и
- подачу жидкости и санитарные фланцы.
Вид на спиральный смесительный инструмент в цехе amixon®.
Каков ассортимент продукции?
Ответ г-на Бёнинга: Доступны все стандартные размеры серии SpherHelics®. Полезная емкость смесителей доступна в следующих градациях (в литрах): 400, 600, 800, 1000, 1250, 1500, 2000, 2500, 3000, 4000 и 5000. Более крупные смесители полых шаров в принципе возможны, но по причинам транспортировки они могут поставляться только в разобранном виде. По этой причине наша таблица размеров в настоящее время заканчивается на полезном объеме 5 м³.
Размеры и техническая информация приведены в нашем техническом паспорте «Полый сферический смеситель SpherHelics® типа SH».
Каждый отдельный полый сферический смеситель изготавливается по индивидуальному заказу в соответствии с требованиями заказчика. Это касается также соответствующих требований к прочности и концепций привода. Важную роль здесь играют текучесть смешиваемых материалов и их насыпная плотность. Они могут быть очень легкими (фумированный диоксид кремния - 0,01 кг/дм³). Они могут быть очень тяжелыми; до 6 кг/дм³ (порошкообразные металлы).
Ответ г-на Бёнинга: Доступны все стандартные размеры серии SpherHelics®. Полезная емкость смесителей доступна в следующих градациях (в литрах): 400, 600, 800, 1000, 1250, 1500, 2000, 2500, 3000, 4000 и 5000. Более крупные смесители полых шаров в принципе возможны, но по причинам транспортировки они могут поставляться только в разобранном виде. По этой причине наша таблица размеров в настоящее время заканчивается на полезном объеме 5 м³.
Размеры и техническая информация приведены в нашем техническом паспорте «Полый сферический смеситель SpherHelics® типа SH».
Каждый отдельный полый сферический смеситель изготавливается по индивидуальному заказу в соответствии с требованиями заказчика. Это касается также соответствующих требований к прочности и концепций привода. Важную роль здесь играют текучесть смешиваемых материалов и их насыпная плотность. Они могут быть очень легкими (фумированный диоксид кремния - 0,01 кг/дм³). Они могут быть очень тяжелыми; до 6 кг/дм³ (порошкообразные металлы).
Габаритный лист для SpherHelics®
- Более крупные смесители - по запросу.
- Периферийная скорость может сильно варьироваться от примерно 0,8 м/с до примерно 3,5 м/с. Как правило, смесители полых сфер типа SpherHelics® работают на низкой скорости.
- Как специализированная сварочная компания, amixon® имеет европейские, японские, корейские и американские разрешения на обработку широкого спектра материалов. Материалы, с которыми соприкасаются продукты в смесителях amixon®, могут быть различными: низкоуглеродистая сталь S355J2Ge, Hardox, аустенитные нержавеющие стали 1.4301, 1.4541, 1.4571, 1.4404, 1.4539, 1.4529, дуплексные нержавеющие стали 1.4462, 1.4162, 1.4363, а также материалы на основе никеля Alloy 59-2.4605, Hastelloy-C22 и никеля.
- Мешалки отвечают самым высоким гигиеническим требованиям по запросу и соответствуют директивам EHEDG по сухой и влажной уборке. Они также отвечают
- Они также отвечают гигиеническим требованиям FDA и требованиям к дизайну санитарного стандарта 3-A.
- Более крупные смесители - по запросу.
- Периферийная скорость может сильно варьироваться от примерно 0,8 м/с до примерно 3,5 м/с. Как правило, смесители полых сфер типа SpherHelics® работают на низкой скорости.
- Как специализированная сварочная компания, amixon® имеет европейские, японские, корейские и американские разрешения на обработку широкого спектра материалов. Материалы, с которыми соприкасаются продукты в смесителях amixon®, могут быть различными: низкоуглеродистая сталь S355J2Ge, Hardox, аустенитные нержавеющие стали 1.4301, 1.4541, 1.4571, 1.4404, 1.4539, 1.4529, дуплексные нержавеющие стали 1.4462, 1.4162, 1.4363, а также материалы на основе никеля Alloy 59-2.4605, Hastelloy-C22 и никеля.
- Мешалки отвечают самым высоким гигиеническим требованиям по запросу и соответствуют директивам EHEDG по сухой и влажной уборке. Они также отвечают
- Они также отвечают гигиеническим требованиям FDA и требованиям к дизайну санитарного стандарта 3-A.
Какие критерии будут актуальны в будущем, чтобы компании могли выбрать оптимальный смеситель порошков?
Потребители непостоянны. Рынки быстро меняются. Поэтому компании должны иметь возможность гибко адаптировать свои продукты и процессы. Это касается рецептур, производственных процессов, очистки и организации. Роль смесителя в процессе создания добавленной стоимости должна определяться индивидуально для каждого предприятия, занимающегося смешиванием. В какой степени он определяет качество продукта? Имеет ли он стратегическое значение? Будут ли надежно выполняться будущие технологические требования?
- Требования целевых рынков растут. Продукты должны обладать определенными свойствами. Например, важными свойствами являются отсутствие пыли, сыпучесть и однородность. Для продуктов питания и пищевых добавок, связанных со здоровьем, также важны гранулометрия, распределение цвета, насыпная плотность и естественный внешний вид. Все эти характеристики качества должны быть воспроизводимыми при использовании одного и того же смесителя.
- Таким образом, гибкость становится ключевым критерием. Жизненный цикл продуктов сокращается. Размеры партий варьируются. Поэтому смеситель должен надежно справляться с очень разными рецептурами и разными размерами партий. Растущие требования к очистке и стерильности должны быть легко выполнимы.
- Универсальный смеситель порошков усиливает собственную динамику развития. Он открывает новые возможности для инноваций в области продуктов и процессов. Смесители с широким спектром применения являются реальным конкурентным преимуществом. Возможность точно смешивать порошковую смесь, независимо от ее гетерогенности, с минимальными затратами энергии является реальным конкурентным преимуществом.
- Датчики должны регистрировать процесс смешивания в режиме реального времени. Оптимизация на основе данных повышает надежность и эффективность процесса.
- Устойчивость становится условием инвестирования. Основное внимание уделяется использованию ресурсов и потреблению энергии. Хорошая очищаемость и длительный срок службы снижают нагрузку на окружающую среду и затраты.
- Более высокие начальные инвестиции оправданы,
- если снижаются общие эксплуатационные расходы
- если открываются новые сегменты рынка.
Решающим фактором является не цена приобретения, а вклад смесительной установки в будущее предприятия.
двухвальный смеситель amixon® HM 2000 на заводе по производству питательных веществ.
Трехмерное течение в двухвальном смесителе
Потребители непостоянны. Рынки быстро меняются. Поэтому компании должны иметь возможность гибко адаптировать свои продукты и процессы. Это касается рецептур, производственных процессов, очистки и организации. Роль смесителя в процессе создания добавленной стоимости должна определяться индивидуально для каждого предприятия, занимающегося смешиванием. В какой степени он определяет качество продукта? Имеет ли он стратегическое значение? Будут ли надежно выполняться будущие технологические требования?
- Требования целевых рынков растут. Продукты должны обладать определенными свойствами. Например, важными свойствами являются отсутствие пыли, сыпучесть и однородность. Для продуктов питания и пищевых добавок, связанных со здоровьем, также важны гранулометрия, распределение цвета, насыпная плотность и естественный внешний вид. Все эти характеристики качества должны быть воспроизводимыми при использовании одного и того же смесителя.
- Таким образом, гибкость становится ключевым критерием. Жизненный цикл продуктов сокращается. Размеры партий варьируются. Поэтому смеситель должен надежно справляться с очень разными рецептурами и разными размерами партий. Растущие требования к очистке и стерильности должны быть легко выполнимы.
- Универсальный смеситель порошков усиливает собственную динамику развития. Он открывает новые возможности для инноваций в области продуктов и процессов. Смесители с широким спектром применения являются реальным конкурентным преимуществом. Возможность точно смешивать порошковую смесь, независимо от ее гетерогенности, с минимальными затратами энергии является реальным конкурентным преимуществом.
- Датчики должны регистрировать процесс смешивания в режиме реального времени. Оптимизация на основе данных повышает надежность и эффективность процесса.
- Устойчивость становится условием инвестирования. Основное внимание уделяется использованию ресурсов и потреблению энергии. Хорошая очищаемость и длительный срок службы снижают нагрузку на окружающую среду и затраты.
- Более высокие начальные инвестиции оправданы,
- если снижаются общие эксплуатационные расходы
- если открываются новые сегменты рынка.
Решающим фактором является не цена приобретения, а вклад смесительной установки в будущее предприятия.
двухвальный смеситель amixon® HM 2000 на заводе по производству питательных веществ.
Трехмерное течение в двухвальном смесителе
Этим усовершенствованным ассортиментом продукции компания amixon GmbH подчеркивает свое технологическое и качественное лидерство в области вертикальных прецизионных смесителей.
Смесители с полыми шарами обладают интересными свойствами

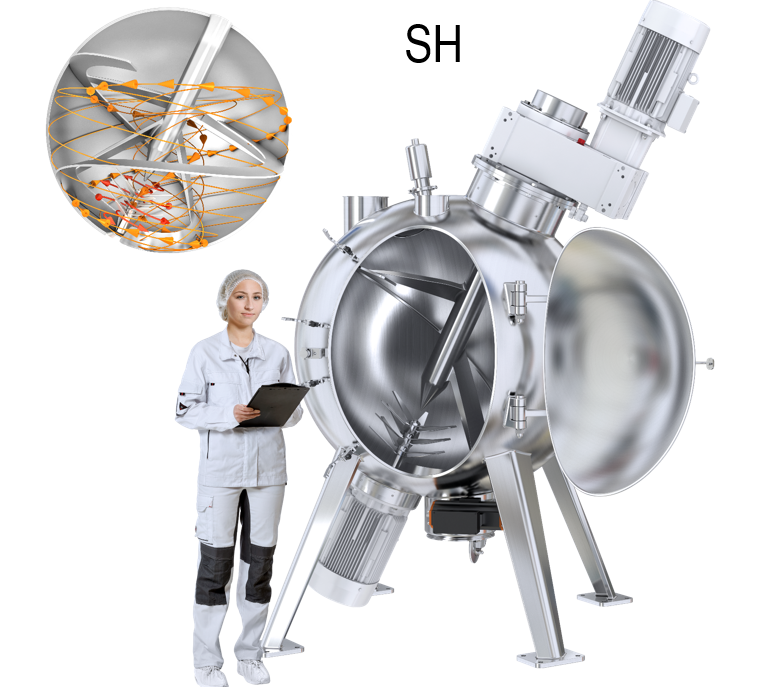

SpherHelics® размер SH 400.
Компания amixon® уже предлагает наиболее полный ассортимент вертикальных прецизионных смесителей, что подчеркивает ее 40-летнее присутствие на рынке. Имея более 40 патентных заявок по всему миру, мы позиционируем себя как инновационный лидер и эталон качества для порошковых смесителей с вертикально установленными перемешивающими инструментами.
Мы уже начали разработку смесителя с полым шаром в 2021/22 году. Он прошел всесторонние испытания. Наш SpherHelic® был представлен публике к 40-летнему юбилею компании в 2024 году.
Компания amixon® стремится всегда держать руку на пульсе и быть в состоянии дать компетентный ответ на любой вопрос. Мы можем достичь этого только в том случае, если наши тесты основаны на серьезном практическом опыте. Наша цель - всегда впечатлять наших клиентов своей компетентностью и инновационными решениями.
SpherHelics® размер SH 400.
Компания amixon® уже предлагает наиболее полный ассортимент вертикальных прецизионных смесителей, что подчеркивает ее 40-летнее присутствие на рынке. Имея более 40 патентных заявок по всему миру, мы позиционируем себя как инновационный лидер и эталон качества для порошковых смесителей с вертикально установленными перемешивающими инструментами.
Мы уже начали разработку смесителя с полым шаром в 2021/22 году. Он прошел всесторонние испытания. Наш SpherHelic® был представлен публике к 40-летнему юбилею компании в 2024 году.
Компания amixon® стремится всегда держать руку на пульсе и быть в состоянии дать компетентный ответ на любой вопрос. Мы можем достичь этого только в том случае, если наши тесты основаны на серьезном практическом опыте. Наша цель - всегда впечатлять наших клиентов своей компетентностью и инновационными решениями.
