竪型ミキサー、中空ボールミキサー: amixon® パウダーミキサー、攪拌軸は垂直または傾斜

ダイナミックパウダーミキサーは、回転するミキシングツールで作動します。これらの回転軸は垂直か水平のどちらかである。時には、回転軸が傾いている粉体混合機もある。このブログでは、市販されているさまざまなデザインについて紹介する。その際立った特徴と特徴を分析する。そこから個々のメリットとデメリットを導き出すことができ、それは運用の実践にとって重要である。

amixon®は様々な縦型ミキサーの代名詞として知られています。

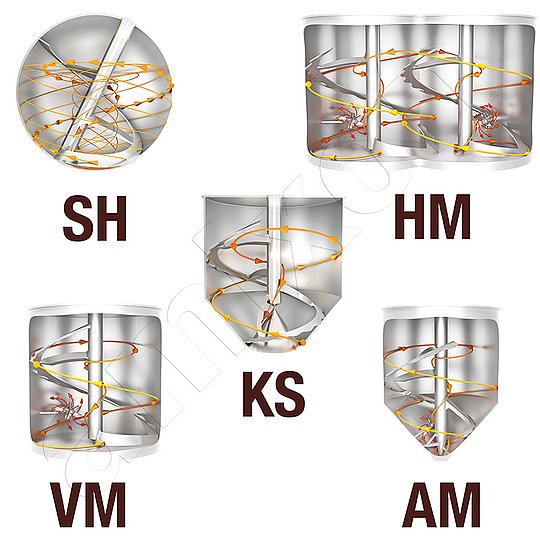

垂直ミキシングシャフトと傾斜ミキシングシャフトを持つ垂直ミキサー。中空ボールミキサーも縦型ミキサーのカテゴリーに属する。

垂直ミキシングシャフトと傾斜ミキシングシャフトを持つ垂直ミキサー。中空ボールミキサーも縦型ミキサーのカテゴリーに属する。

古典的な縦型ミキサーは、円筒形のミキシングチャンバーと中央に取り付けられたミキシングシャフトを備えている。この精密ミキサーは数千の例がある。特にコンパクトで、コストパフォーマンスに優れ、まさにオールラウンダーだ。このミキサー設計の多用途性と堅牢性は、誰もが認めるところだ。

縦型amixon®シングルシャフトミキサーの例(ミックス量10m³)。ミキサーは定期的にウェットクリーニングされる。

縦型amixon®シングルシャフトミキサーの例(ミックス量10m³)。ミキサーは定期的にウェットクリーニングされる。

ミキシングシャフトが数度傾いている縦型ミキサー

縦型ミキサーは、数度の角度で設置することもできる。これは、ミキサーを頻繁にウェットクリーニングする場合に常に有利である。ほんの数度傾けるだけで、洗浄水は完全に排水される。

傾斜設置:amixon®シングルシャフトミキサーサイズVM 1500。後ろに見えるのはカッティングローターモーター。そこで、低充填レベルでも脱凝集性能をフルに発揮する。充填、排気、排出用のノズルはDIN規格に準拠した円形で、水平フランジが付いています。

傾斜設置:amixon®シングルシャフトミキサーサイズVM 1500。後ろに見えるのはカッティングローターモーター。そこで、低充填レベルでも脱凝集性能をフルに発揮する。

傾斜設置:amixon®シングルシャフトミキサーサイズVM 1500。後ろに見えるのはカッティングローターモーター。そこで、低充填レベルでも脱凝集性能をフルに発揮する。

amixon® コニカルミキサー 茶葉、キャスター、可視スパイス用

amixon® コニカルミキサー 茶葉、キャスター、可視スパイス用

可変充填レベルという点では、コニカルミキサーは他の追随を許さない。

しかし、amixon® コニカルミキサーは圧倒的に充填の柔軟性が高い。極端に低い充填レベルでも運転できる。カッティングローターは非常に低い位置にある。異なるバッチサイズへの柔軟な適応」については、別のブログ記事で扱っている。

ツインシャフトミキサーは、ゆっくりと回転するミキシングツールと、可能な限り短いミキシング時間で最高のミキシング品質を達成することで知られています。

amixon®ツインシャフトミキサーは縦型ミキサーのクラスリーダーです:これは、ミックス粒子が敏感な構造を持つ場合に特徴付けられる:

  • 圧力とせん断に特に敏感な流動層凝集機からの多孔質凝集体
  • 凍結乾燥による凝集粉体または粗粒子
  • 砕けやすい押し出しまたはロール状のシリアル(オート麦フレークなど)
  • キノコ類、果物、野菜;エアドライまたはフリーズドライ
  • 混合物の粒子がコーティングされ、圧力とせん断に敏感に反応する場合
  • 特別なケースだ:製剤の成分は極めて不均一である。
    • 粒子のかさ密度は異なる
    • や粒子径が異なり、流動性が異なる。
    • ミックス粒子は摩擦や圧力に敏感に反応する。
    • その構成比は極めて多様である。

これは例えば、凝集した湿った材料を最小限のシリカ(固結防止剤)と混合する場合などである。



  • もう一つの特別なケース:「amixon® 二軸ミキサーにおける針状微粒子の混合」。ナノスケールのバルク粒子が針のような構造を持つと、粒子は綿毛のように膨らむ。針状粒子の空間配向は完全にランダムである。このようなパイルの嵩密度は低く、空隙率は特に高い。他の成分との湿潤や混合は非常に簡単である。同じ混合物を1軸ミキサーで混合した場合、針状の粒子は大部分が同じ方向に揃い、いわゆる凝集体を形成する。このような凝集体は湿潤させることができず、また他の粉体中に均一に分散させることもできない。

マシンのデザイン、機能、サイズについては、以下を参照してください https://www.amixon.com/de/blog/mischsysteme-prinzipien-von-amixon.

このツインシャフトミキサーは2.5°傾斜している。8m³のミックスが入る。未熟児用の粉ミルクを混ぜる。

このツインシャフトミキサーは2.5°傾斜している。8m³のミックスが入る。未熟児用の粉ミルクを混ぜる。

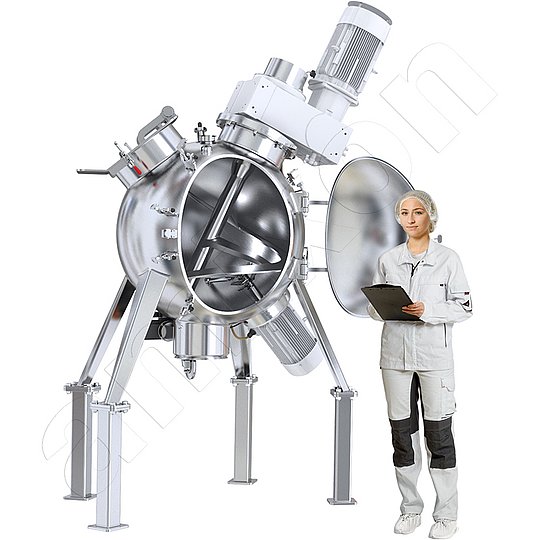

中空ボールミキサー:ミキシングチャンバーが中空球体のパウダーミキサー

amixon®のシングルシャフトミキサーは常にミキシングチャンバーが回転対称になっています。円筒形、円錐形、球形がある。混合空間は楕円体、放物線、双曲面として設計することもできる。

縦型ミキサーのカテゴリーでは、垂直または傾斜したミキサーシャフトを持つ中空ボールミキサーを挙げるべきである。このタイプのミキサーは昔からある。ボールの設計は、特殊なプロセス・エンジニアリングの用途で市場に定着している。

優れた特徴のひとつは、球形の形状が内圧や外圧に対して非常に安定していることだ。このため、中空ボールミキサーは特に真空ミキサー乾燥機として使用される。

欠点は、比熱伝達面がやや小さいことである。球体の比表面積は可能な限り小さい。

속도에 따라 혼합물은 구의 내부 표면을 따라 위로 운반되거나 던져지거나 심지어 회전합니다. 속이 빈 구의 중앙에서는 믹스가 아래쪽으로 흐릅니다.

アミクソンがハイシアブレードと呼ぶカッティングローターシステムの設計と位置。

アミクソンがハイシアブレードと呼ぶカッティングローターシステムの設計と位置。

解砕機と充填レベル

パウダーの固まりはミキシングの際に溶かさなければならないことが多い。これには高速チョッパーが使われる。ミキシングチャンバーの側面に設置され、別のモーターで駆動する。すべての凝集物を溶解するのに必要な時間だけ作動させればよく、それ以上長くは作動させない。これらは粒子構造や粒度分布に悪影響を及ぼす可能性がある。高速回転ミキサー(カッターヘッド、チョッパー、ミキシング・アクセラレーター、カッティング・ローター、ワーラー、シャー・ディスパーとも呼ばれる)は、液体を粉末に均質に分散させる場合にも有用である。これについての詳細は、こちらのブログ記事をご覧いただきたい。

チョッパー/カッティングローターとその最大脱凝集性能:コニカルミキサーは、充填レベルの点で最も柔軟性がある!

カッティング・ローターは、ミキシング・プロセスを大幅にスピードアップし、理想的なミキシング品質を生み出すのに役立つ。多くのユーザーにとって現実的な疑問が生じる:"高速脱凝集ツールが十分に効果を発揮するために必要な最低充填量は?"

中空ボールミキサーには特別な特徴がある。赤で示されたカッティングローターシャフトは、メインミキサーシャフトと同じ軸上に配置されている。メインミキサーの中央部の低流量域は、チョッパーの渦効果によって補われる。別のチョッパーをメインミキサーの中心からできるだけ離れた場所に設置すれば、さらに効率的に働くだろう。

この観点から、コニカルミキサーが、異なるサイズのバッチの混合という点で最大の柔軟性を提供することは明らかである。最終的には、コスト・ベネフィットの比較によって、オペレーターがどのミキシングシステムを工場に導入したいかが決まる。コニカルミキサーを使うことで得られる柔軟性については、別のブログ記事で紹介している。

ここに示した「縦型ミキサー」の使用可能容量はどれも同じで、最大2000リットルです。   - 傾斜の強いシングルシャフトミキサー(VM)は、実際にはほとんど使用されません。

ここに示した「縦型ミキサー」の使用可能容量はどれも同じで、最大2000リットルです。 - 傾斜の強いシングルシャフトミキサー(VM)は、実際にはほとんど使用されません。

amixon®・テクニカル・センターでのトライアル

ぜひパーダーボルンにお越しください。私たちは、様々な縦型ミキサーを使ったミキシング工程を実演し、優れたミキシング結果を事前に保証します。amixon®のテクニカルセンターでは、400リットルのテストミキサーに加え、3 m³までの大型ミキサーもご用意しています。- 外挿法の検証のために私たちはあなたを心から招待し、高い知識を得ることを保証します!
