축 밀봉

축 씰은 회전하거나 진동하는 축을 주변 공정 공간으로부터 밀폐하기 위한 구조적 요소입니다. 이는 제품, 먼지, 증기 또는 가스가 축을 따라 누출되거나 외부 공기가 장치 내부로 유입되는 것을 방지합니다.

샤프트 씰에는 다양한 종류가 있습니다. 선택은 유체, 압력, 온도, 회전 속도 및 윤활 조건에 따라 결정됩니다. 기어박스 내의 씰링은 비교적 간단합니다. 이곳에는 주로 립 씰이나 레이디얼 샤프트 씰이 사용됩니다. 이러한 씰은 기어박스 내의 오일로 충분히 윤활되며, 기술적으로 그 성능이 입증되었습니다.

증기 터빈과 같은 터빈 축의 밀봉은 훨씬 더 까다로운 작업입니다. 여기에는 스터핑 박스 패킹, 메탈 씰 또는 미로형 씰이 사용됩니다. 높은 회전 속도, 온도 및 압력 차를 안전하게 제어하기 위해 여러 밀봉 원리를 결합하는 경우가 많습니다.

특히 혼합 건조기 및 합성 반응기에는 매우 엄격한 요구 사항이 적용됩니다. 이러한 장비의 공정 공간은 이물질로 오염되어서는 안 되며, 오일이나 그리스를 이용한 윤활은 허용되지 않습니다. 이러한 응용 분야에서는 가스 윤활식 슬라이딩 링 씰이 자주 사용됩니다. 가스는 얇은 윤활막을 형성하여 마찰과 마모를 최소화하는 동시에, 오염 물질이 없는 깨끗한 밀봉을 가능하게 합니다.

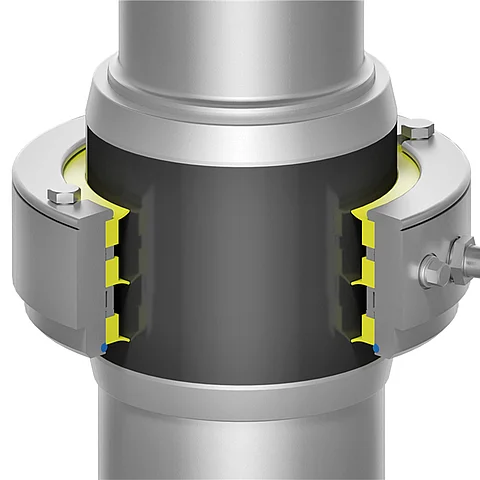

또는 PTFE 립 씰을 사용할 수도 있습니다. 이 특수 립 씰은 건식 방식으로 작동하거나 공정 가스를 차단 매체로 사용하며, 액체 윤활제가 필요하지 않습니다. 적절한 적용 분야에서, 특히 중간 정도의 압력과 원주 속도가 요구되는 경우, 이 씰은 슬라이딩 링 씰에 비해 구조가 더 간단하고 유지보수가 덜 필요한 대안이 됩니다.
