estensimetri
Un estensimetro è costituito solitamente da una sottile griglia metallica applicata su un sistema di fogli di supporto. Quando il componente viene sottoposto a trazione o compressione, la griglia di misurazione si allunga o si comprime di conseguenza, modificando la sua resistenza elettrica in modo proporzionale alla deformazione. Questa variazione di resistenza viene rilevata in un circuito a ponte di misura (ad es. ponte di Wheatstone) e convertita in deformazione, forza, coppia o pressione.
Per gli estensimetri, la relazione fondamentale è quella tra l'allungamento e la variazione relativa della resistenza:
ΔR/R0 = k⋅ ε
- ΔR/R0 è la variazione relativa della resistenza dell'estensimetro.
- ε è l'allungamento meccanico (variazione relativa della lunghezza)
- k è il fattore k (sensibilità all'allungamento) dell'estensimetro

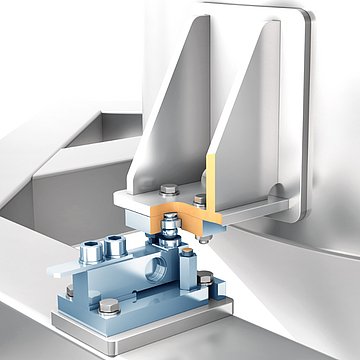

Nella tecnologia dei materiali sfusi e di miscelazione, gli estensimetri possono essere utilizzati, ad esempio, per misurare la forza su supporti, flange o alberi, al fine di monitorare indirettamente i livelli di riempimento tramite il peso, le coppie degli alberi di miscelazione o le forze in caso di disturbi di scarico. In questo modo, i sistemi di misurazione basati su estensimetri forniscono dati di processo preziosi che possono essere utilizzati per monitorare, regolare e ottimizzare i processi di miscelazione, trasporto e riempimento in termini di sicurezza ed efficienza energetica.
Per un ponte completo con DMS identici e piccola dilatazione si ottiene una buona approssimazione:
UA / US ≈ k · ε / 4
- UA è la tensione di uscita del ponte
- US è la tensione di alimentazione del ponte
